2025年2月21日
[On30 ロコ]

Bタンクロコを改造

On30というより、On2+1/2と呼びたい．
オレンジカンパニー製、東洋活性白土の、

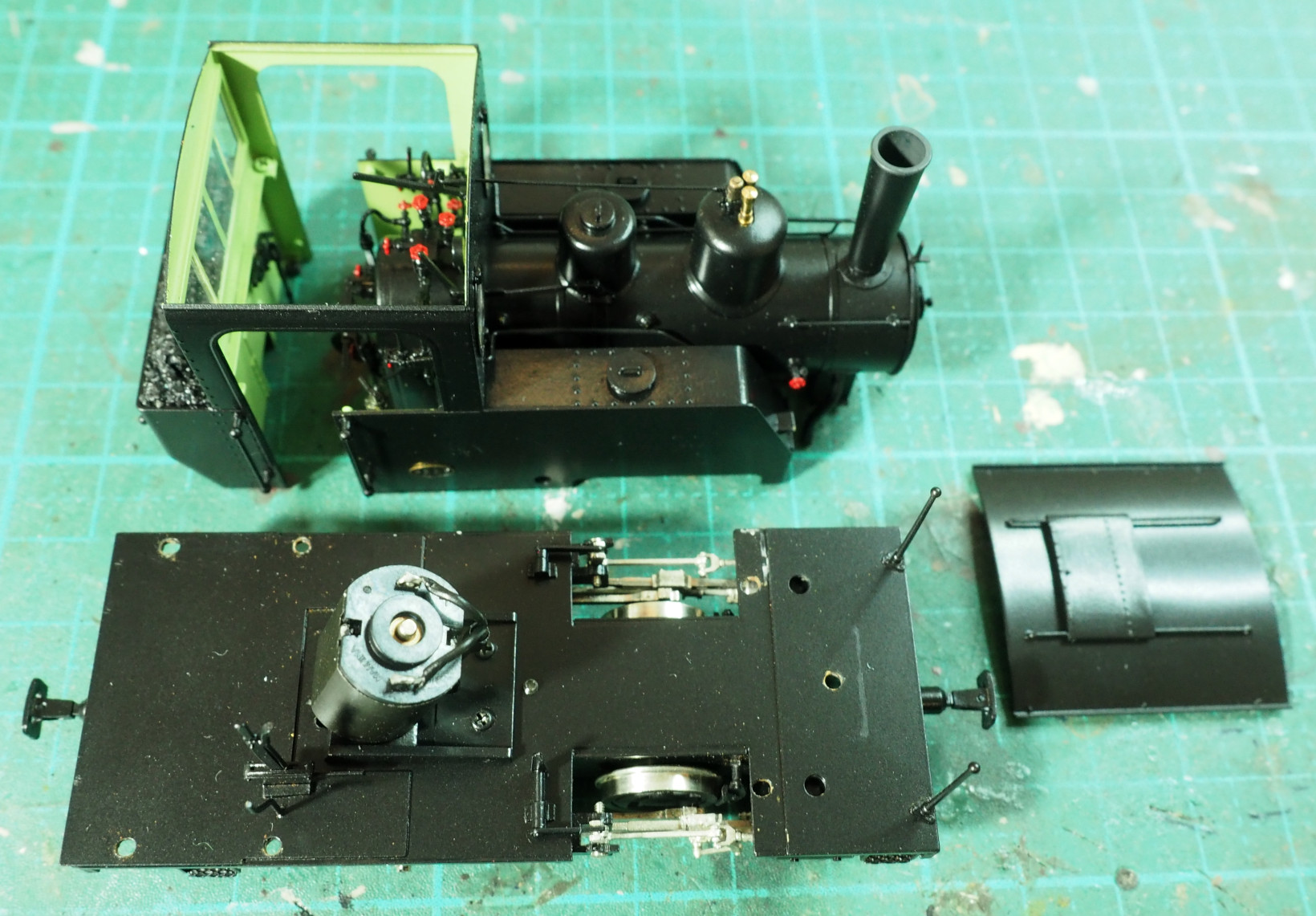

協三工業6トンBタンクロコを分解する．
サウンドデコーダーは格納できそうにない．

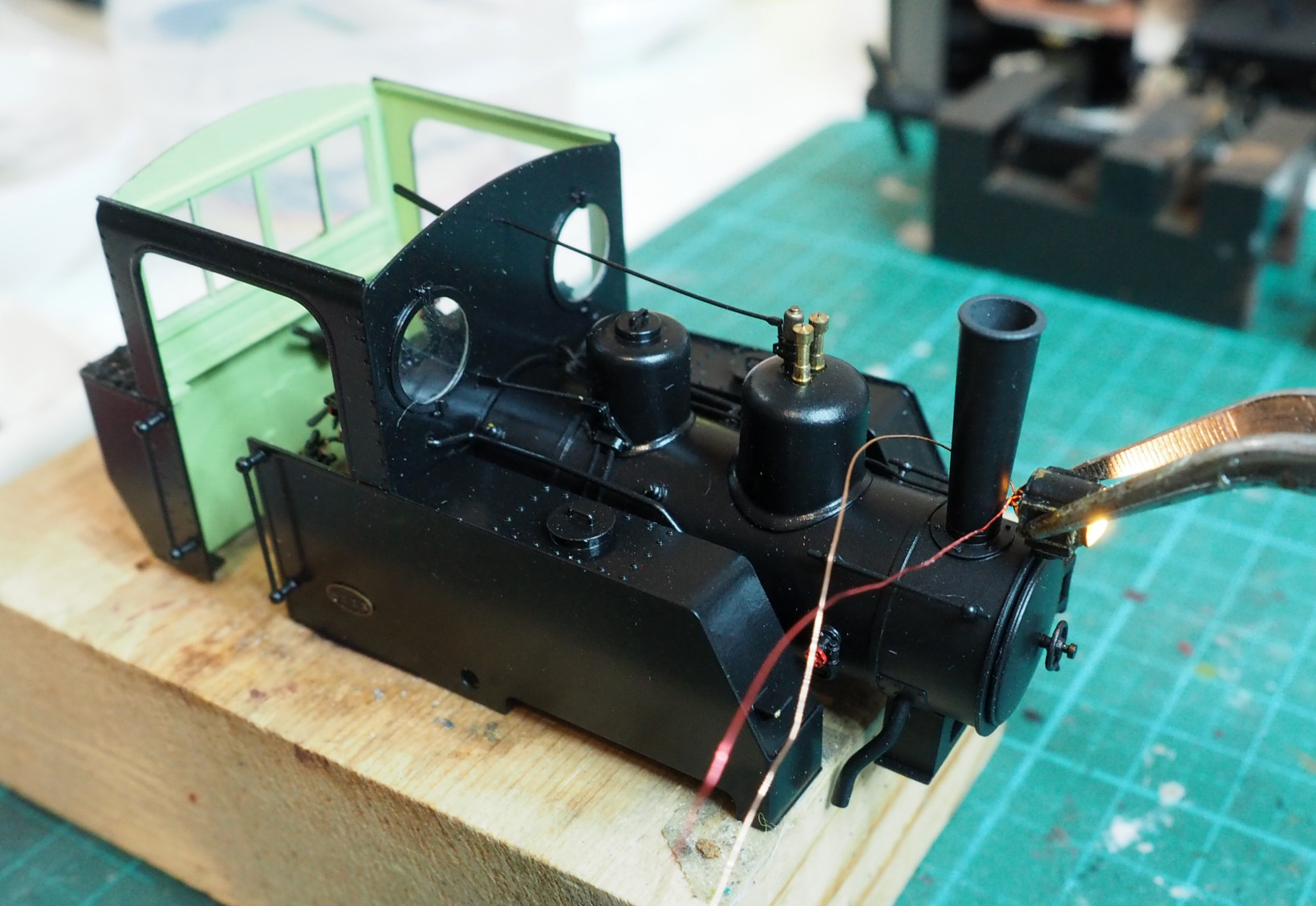

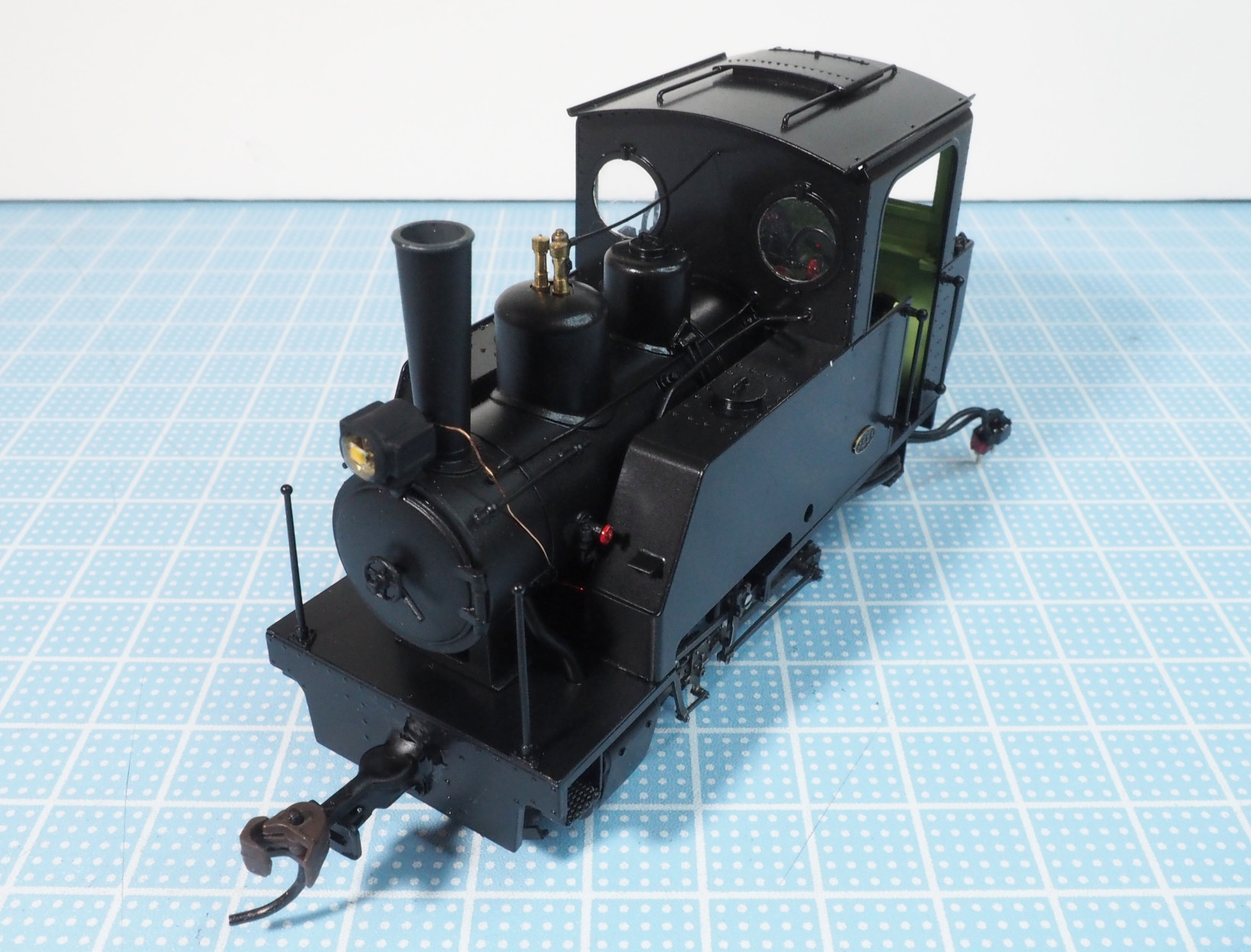

チップLEDのライトを追加する．

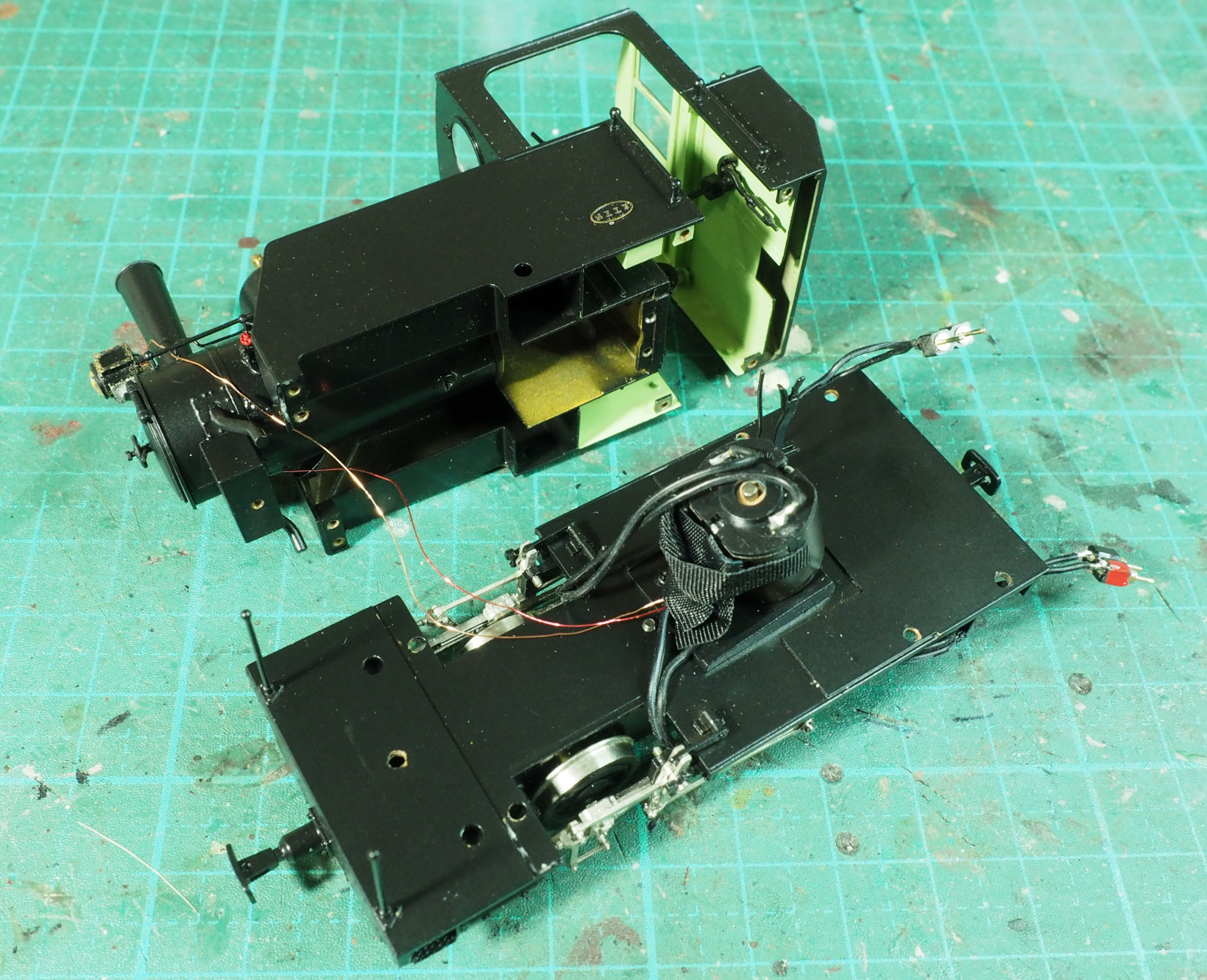

レール〜モーター間の配線を分離し、
ライトの配線は定電流ダイオードを介してレール集電に直結する．

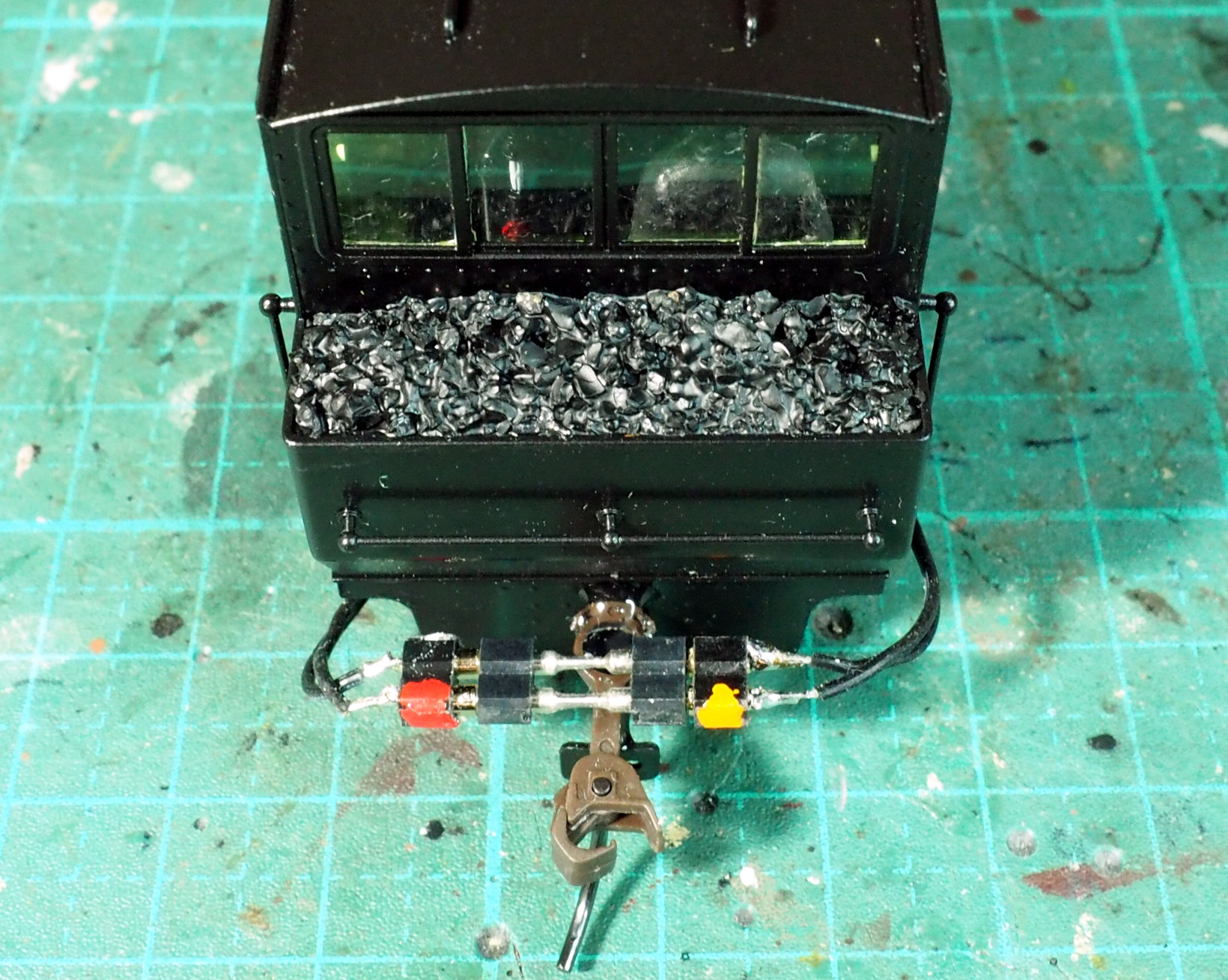

モーター線とレール集電のリード線を後部に出す．

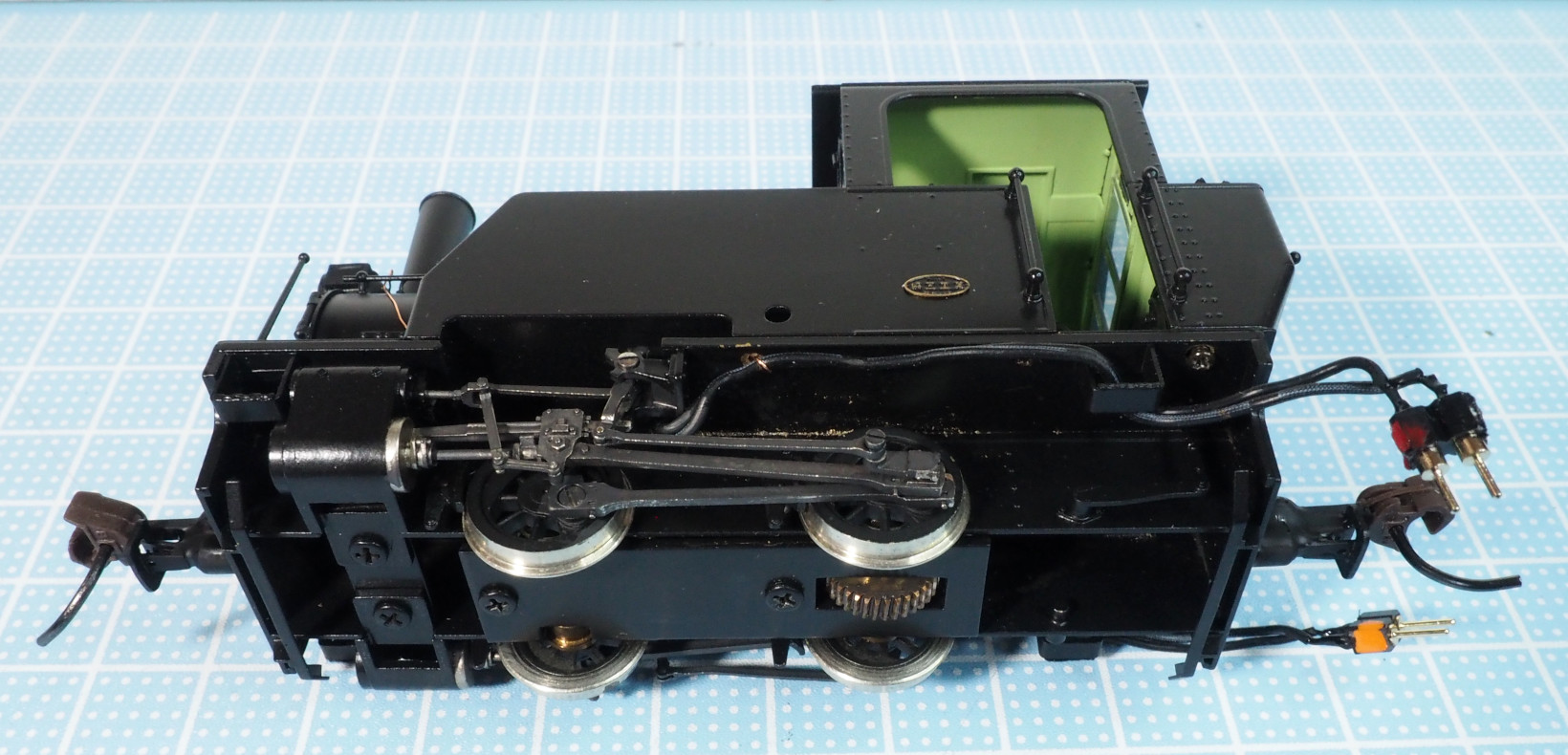

ロッドは「ネオリューブ」で黒塗りした．



リード線のコネクタを直結すれば、
従来通りの結線になる．



もとの朝顔型カップラーが外せないので、
KadeeカップラーをUVレジンでイモ付けするという荒技．

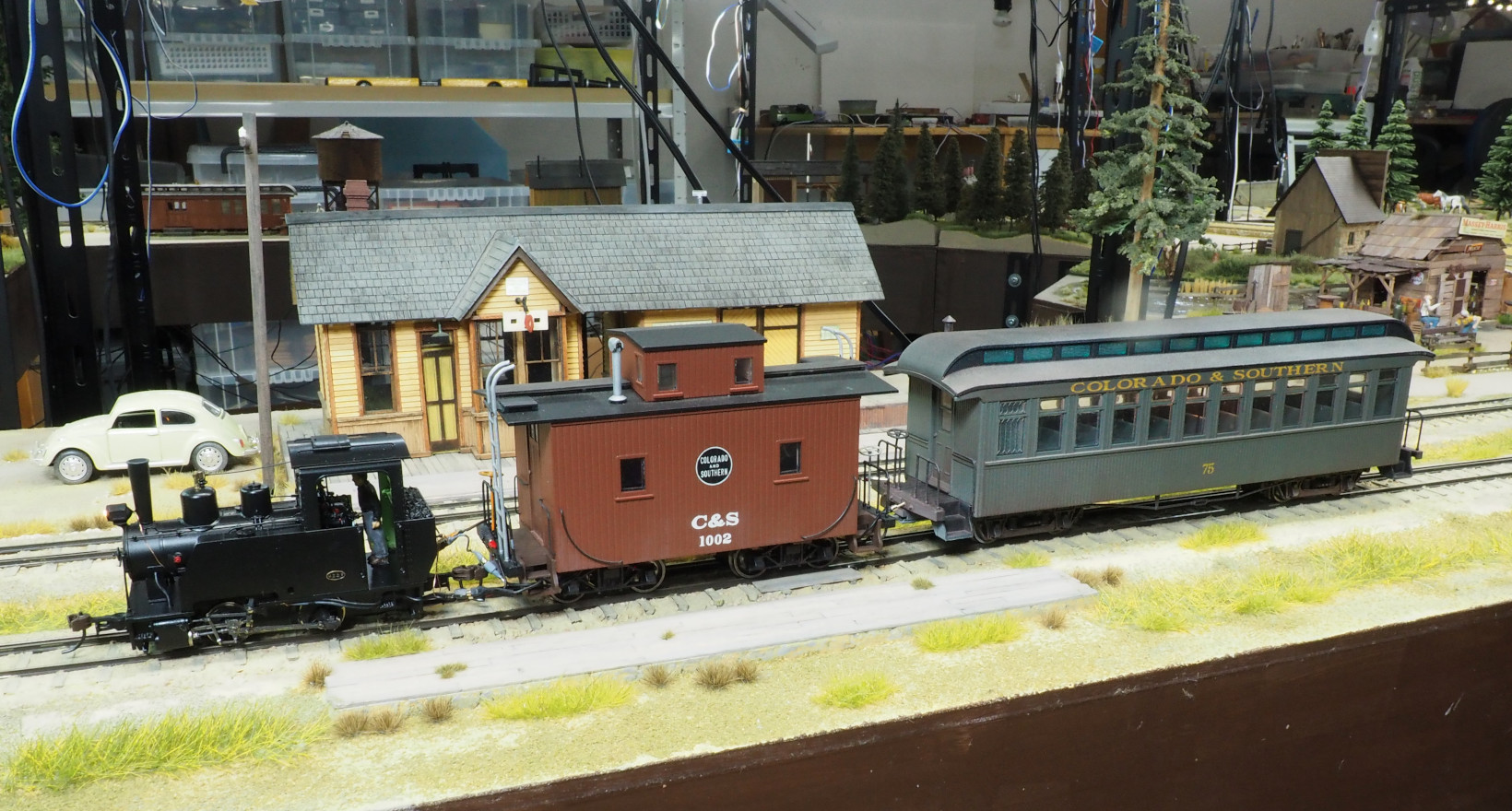

後続カブース内のデコーダーとロコのモーターをつないで走る．
SL音はカブースから出る．
線路にはDCC信号が流れている．
「 カブースのサウンド化」記事を参照

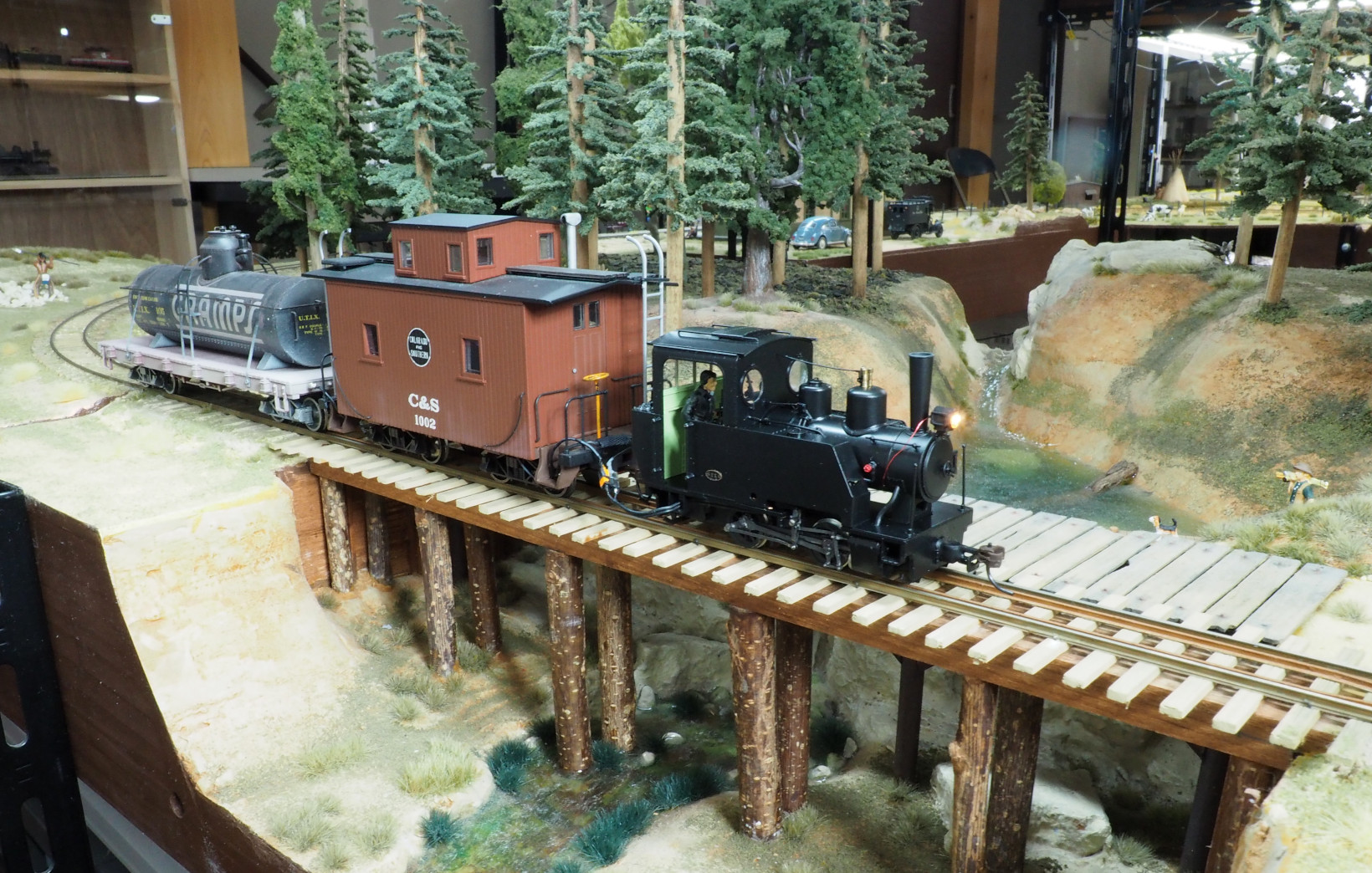

アメリカスタイルに日本型の機関車は場違いなのだが、
まぁこんな編成もあるだろう．

- - - - - - - - - - - - - - - - -

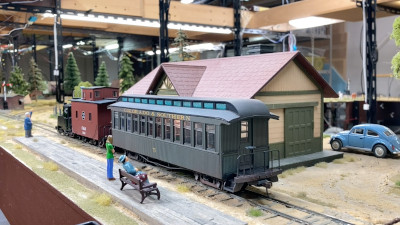

(動画 62秒)

後続する貨車から音を出すやりかたを、私は「ゴースト」と呼んでいる．
ゴースト貨車には、
・DCCサウンドデコーダー+スピーカーを搭載 (当記事)
・DCC無線受信機+バッテリー+DCCサウンドデコーダー+スピーカーを搭載
の2種類があり、
さらに、DCC/DCコンバーターを通して線路にアナログDCを流す、という方法もある．
また、無線を使う場合は、機関車のライト用電気を線路に流す必要がある．

いずれも「DCCサウンド」は同じだが、機関車の加工状態によって、
・アナログDCのまま 「 究極のサウンド化」
・アナログDCのままでレール集電線を外に出している 「 タンク貨車のサウンド化」
・レール集電線とモーター線を分離 (当記事)
・デコーダー内蔵 「 T-boiler Climaxのサウンド化」
という4種類があり、
しばしば、この機関車はどうつなぐんだっけ・・という話になる．
