[On30ストラクチャ]

照明用給電BOX

建物には、できるだけ照明を入れるようにしている．
モジュール上に建物を並べた場合は、数が多いので、専用の給電BOXを使う．
ストラクチャ照明の記事は、
2018年1月29日「 LED照明」
2022年1月11日「 建物に LED照明を追加する」
も参照．

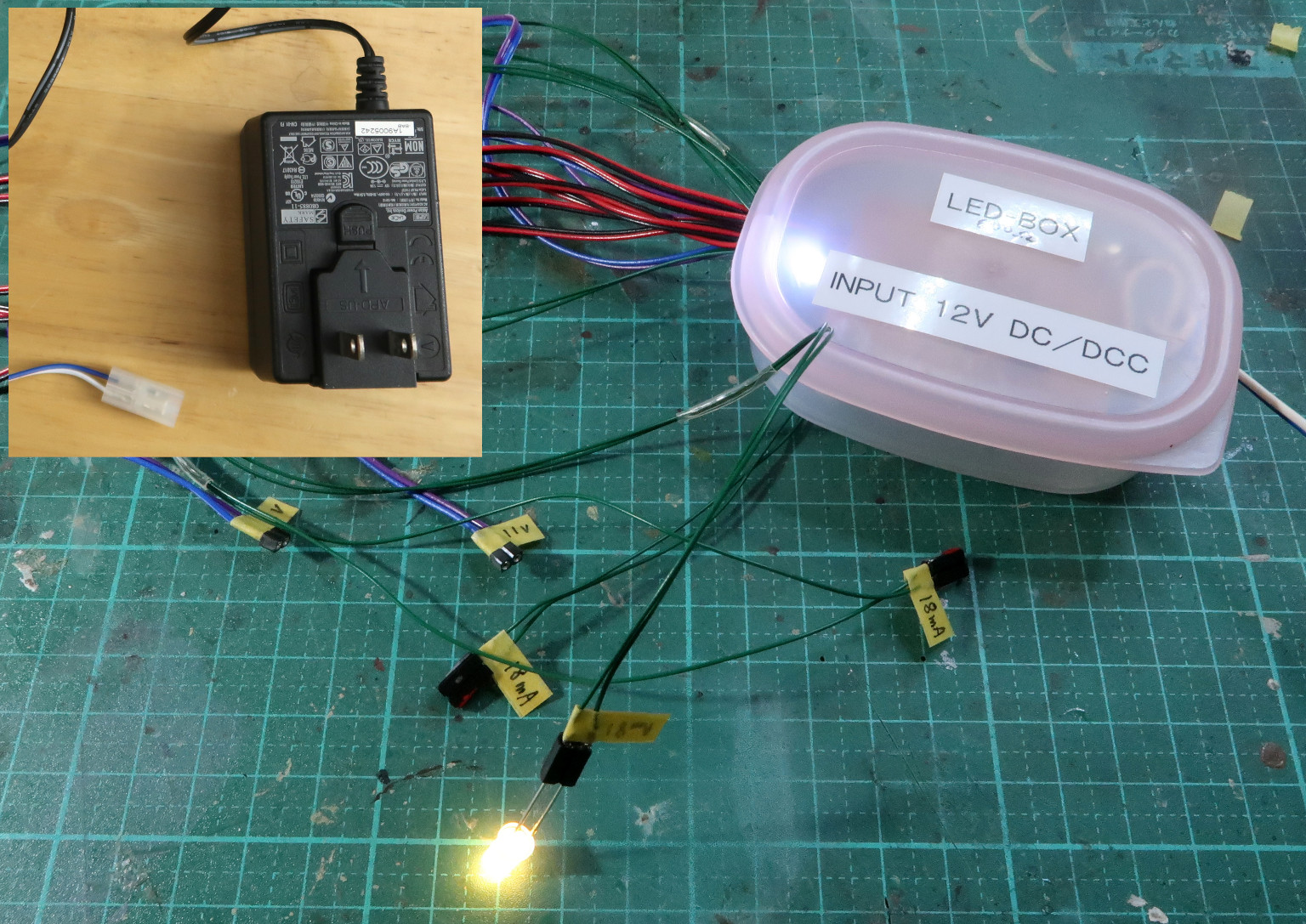

6年前に作った給電BOXは、線路電源を利用していたが、
古い家電用の電源アダプター(12V 1.5A)を接続できるようにした．

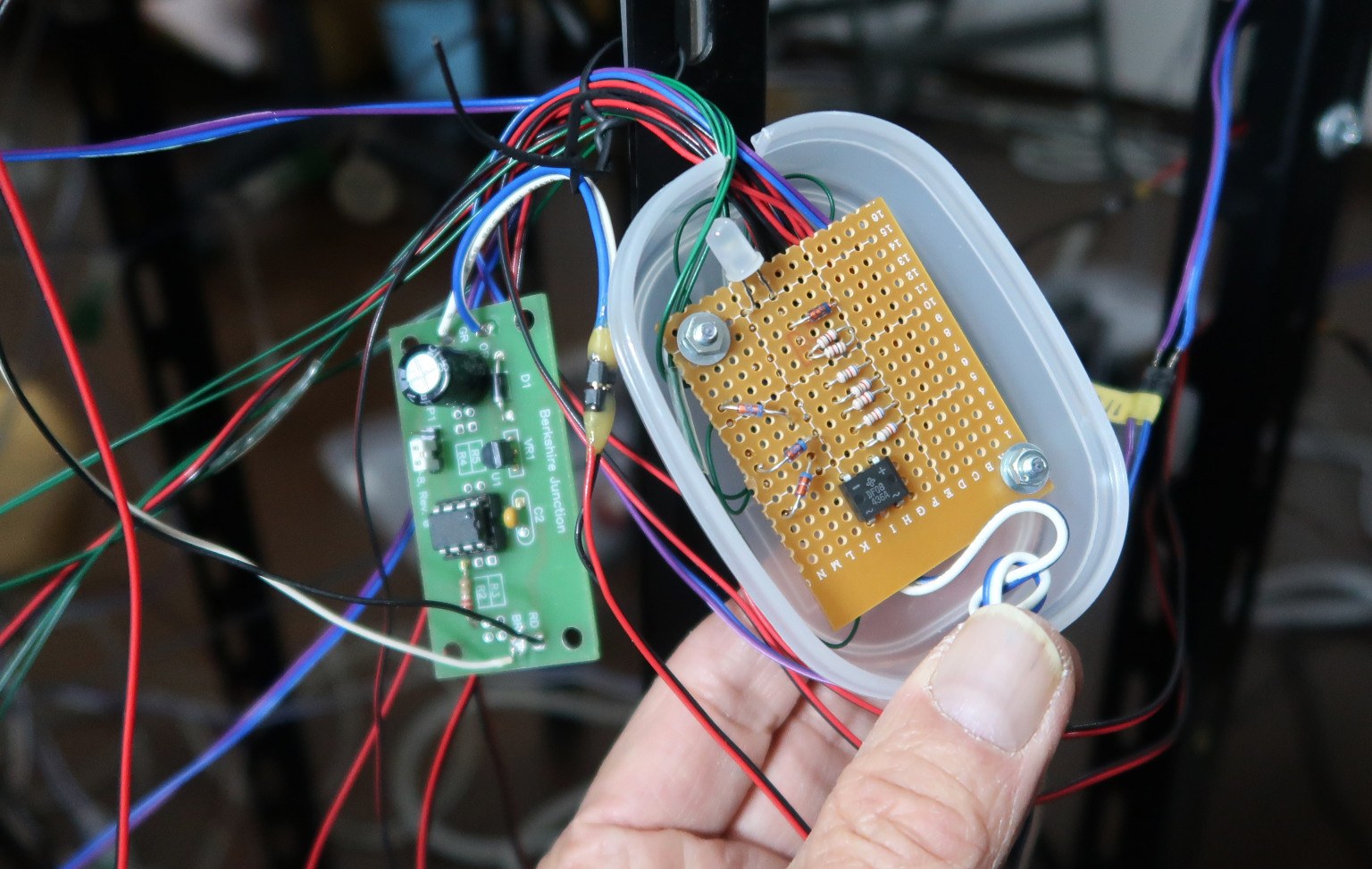

給電BOXの中身．
当初DCC/DC入力を想定したので、整流ブリッジが入っている．
あとは抵抗(600Ω)とCRD(18ｍA)の組み合わせ．
豆球用のスルー出力が3本あり、全部で13出力．
左のフラッシュライト用I/Fも、このBOXから給電している．

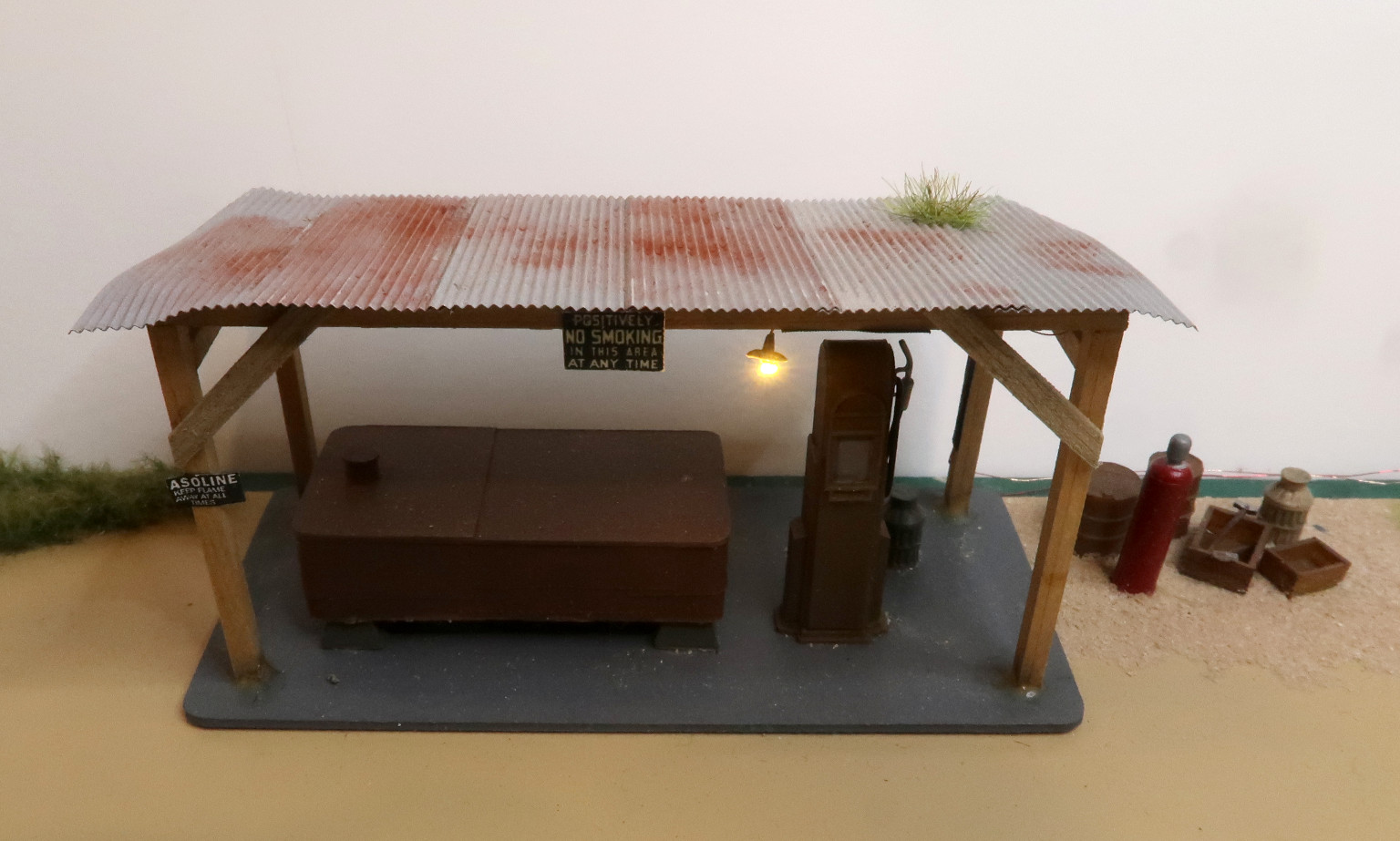

給油所の電灯はチップLED．
明るすぎるので、肌色を塗って光量を落としている．

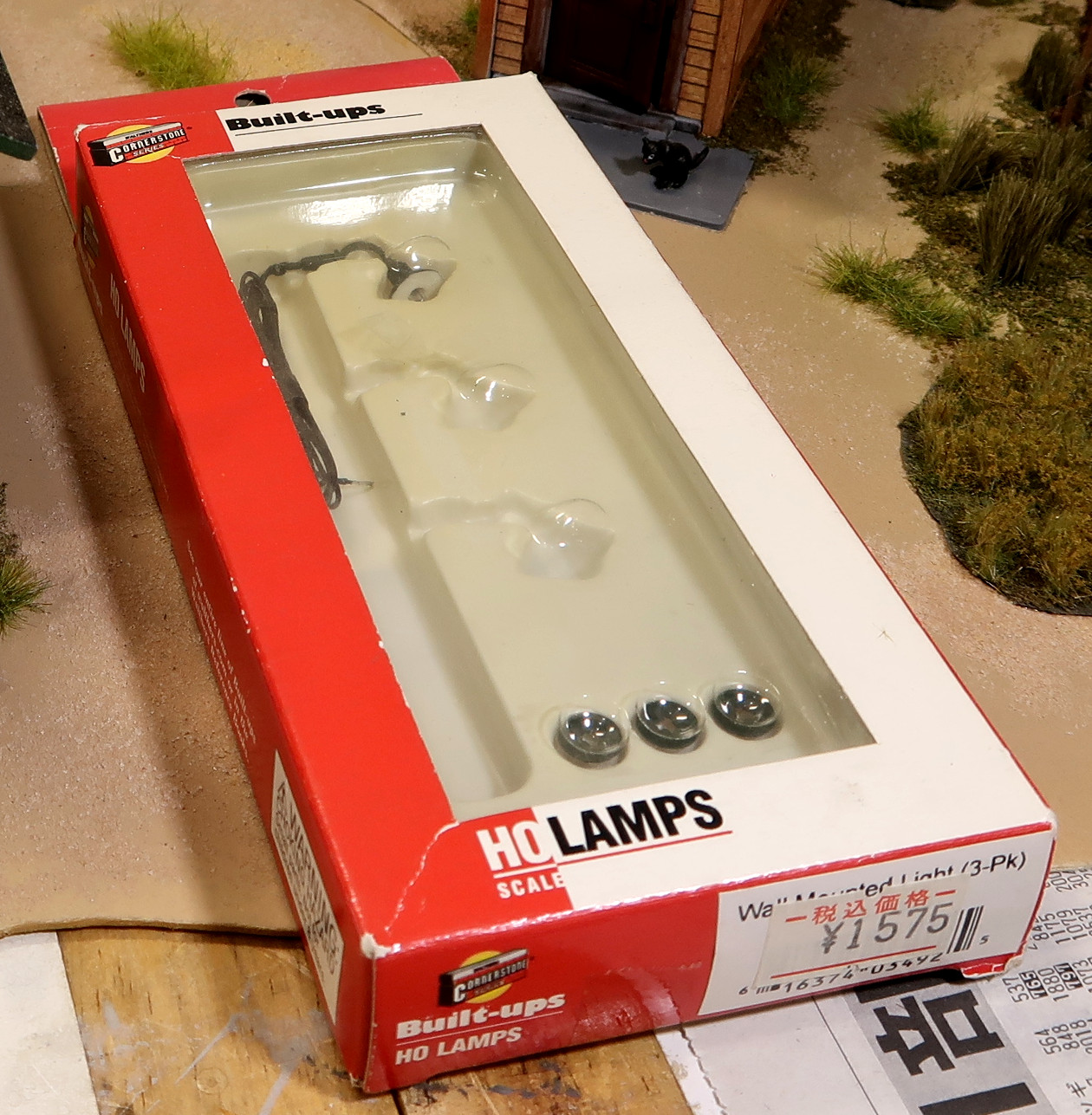

CORNERSTONE の傘付き電球．
12Vの豆球で、LEDと違って切れやすいのだが、
もわっとした色がよい．

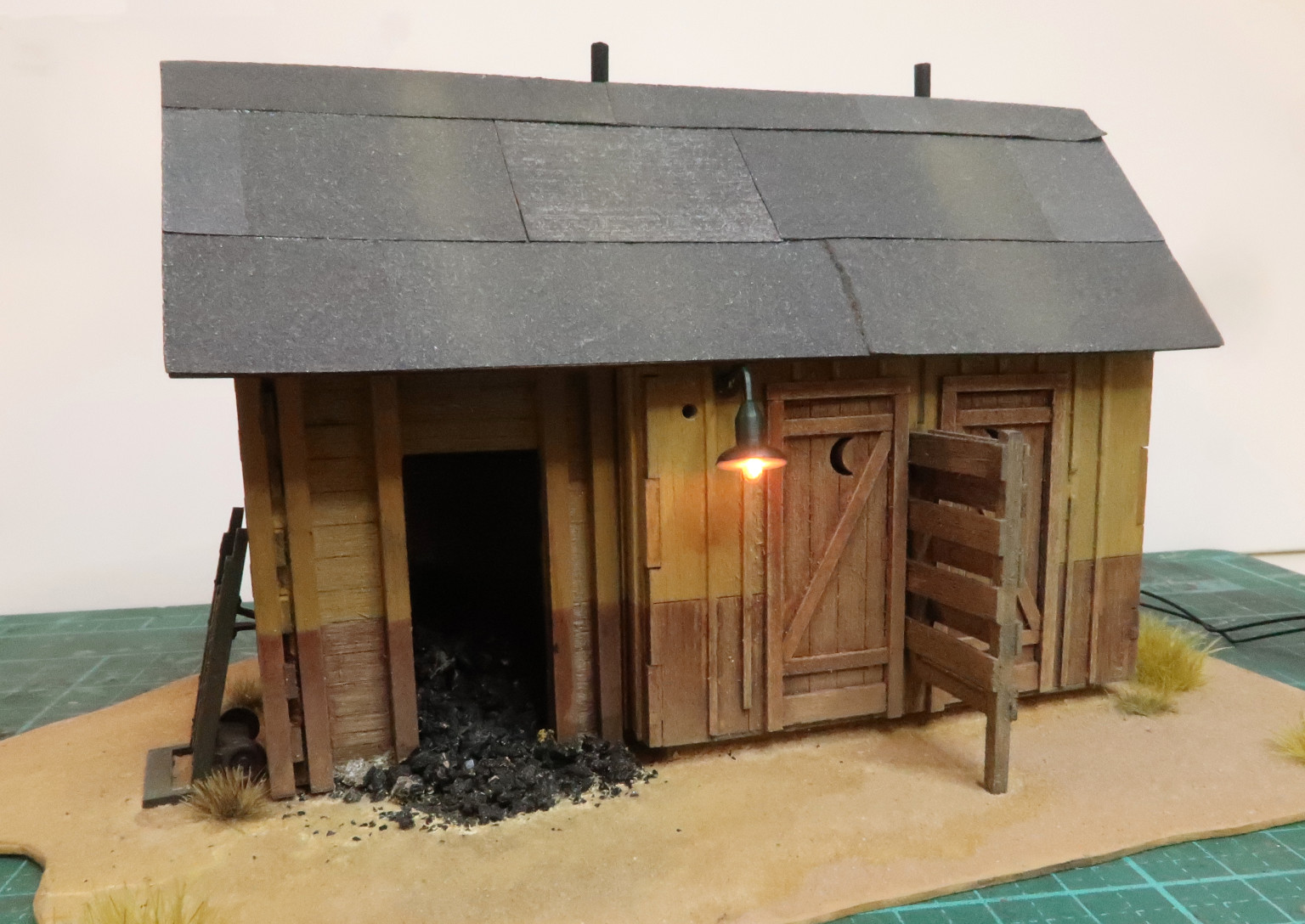

この電球を、石炭庫など3ヶ所に設置した．
HO用のはずだが、Oスケールでも使える．



LEDは「White」でなく「Warm White」色を常用している．

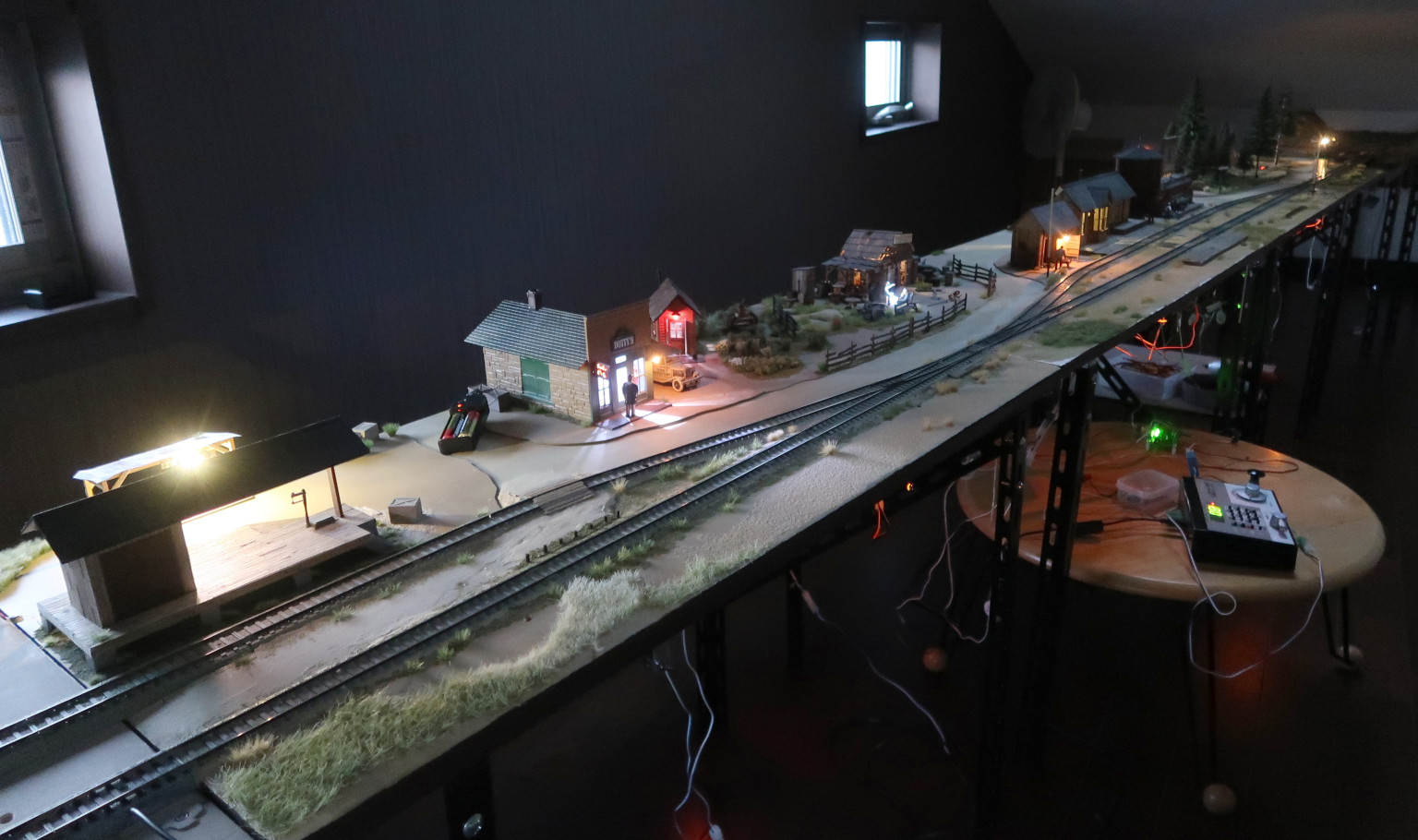

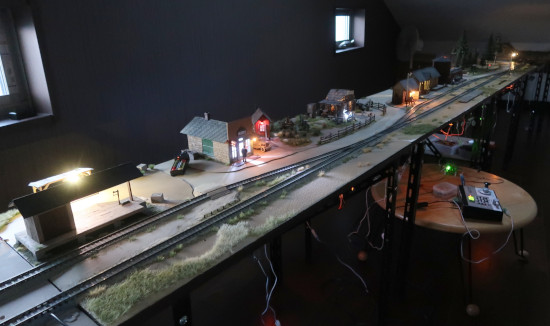

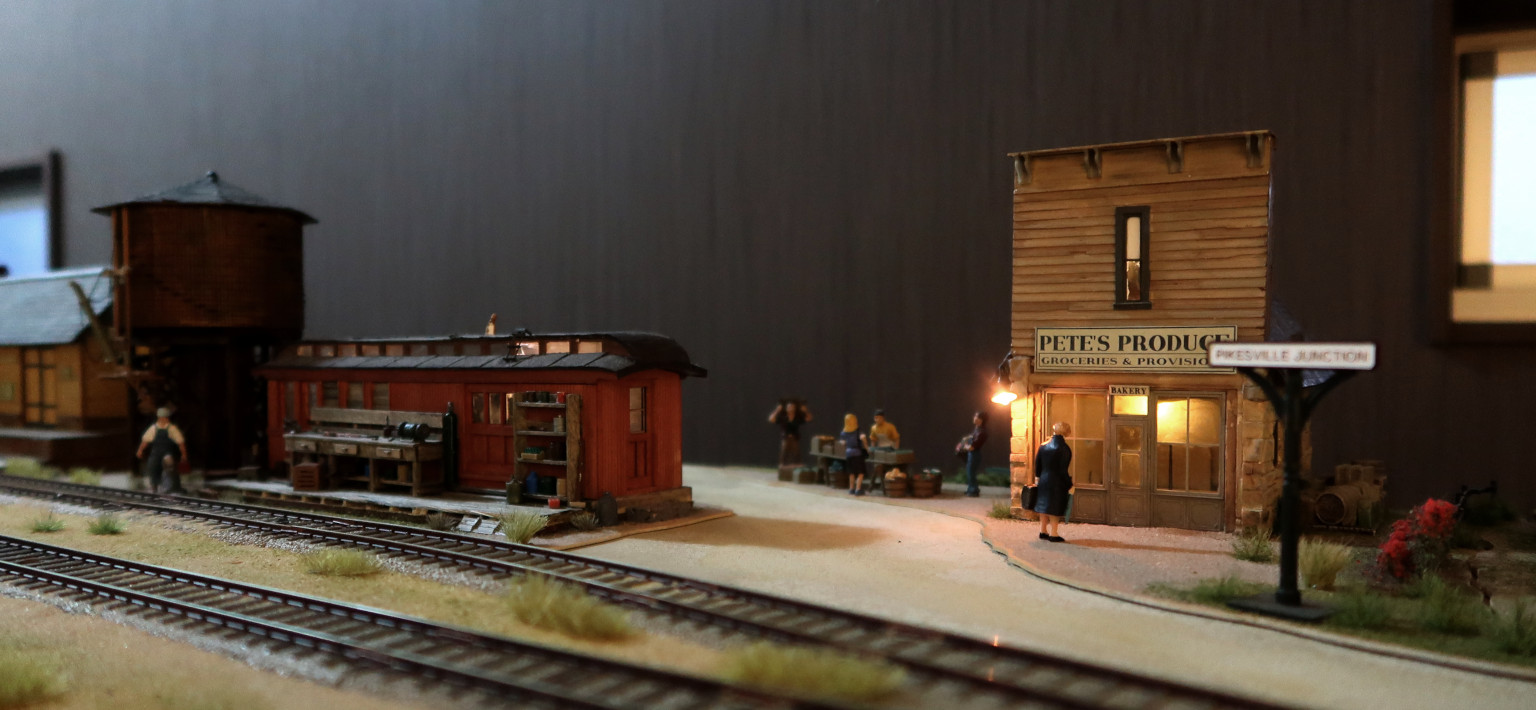

モジュールの夜景

- - - - - - - - - - - - - - - - -

電池を使っていた建物も、今回すべて、給電BOX経由に改造した．
電池の節約にはなるが、配線がけっこうたいへん．
