2023年7月18日
[DCC ギミック]

馬を動かす その2

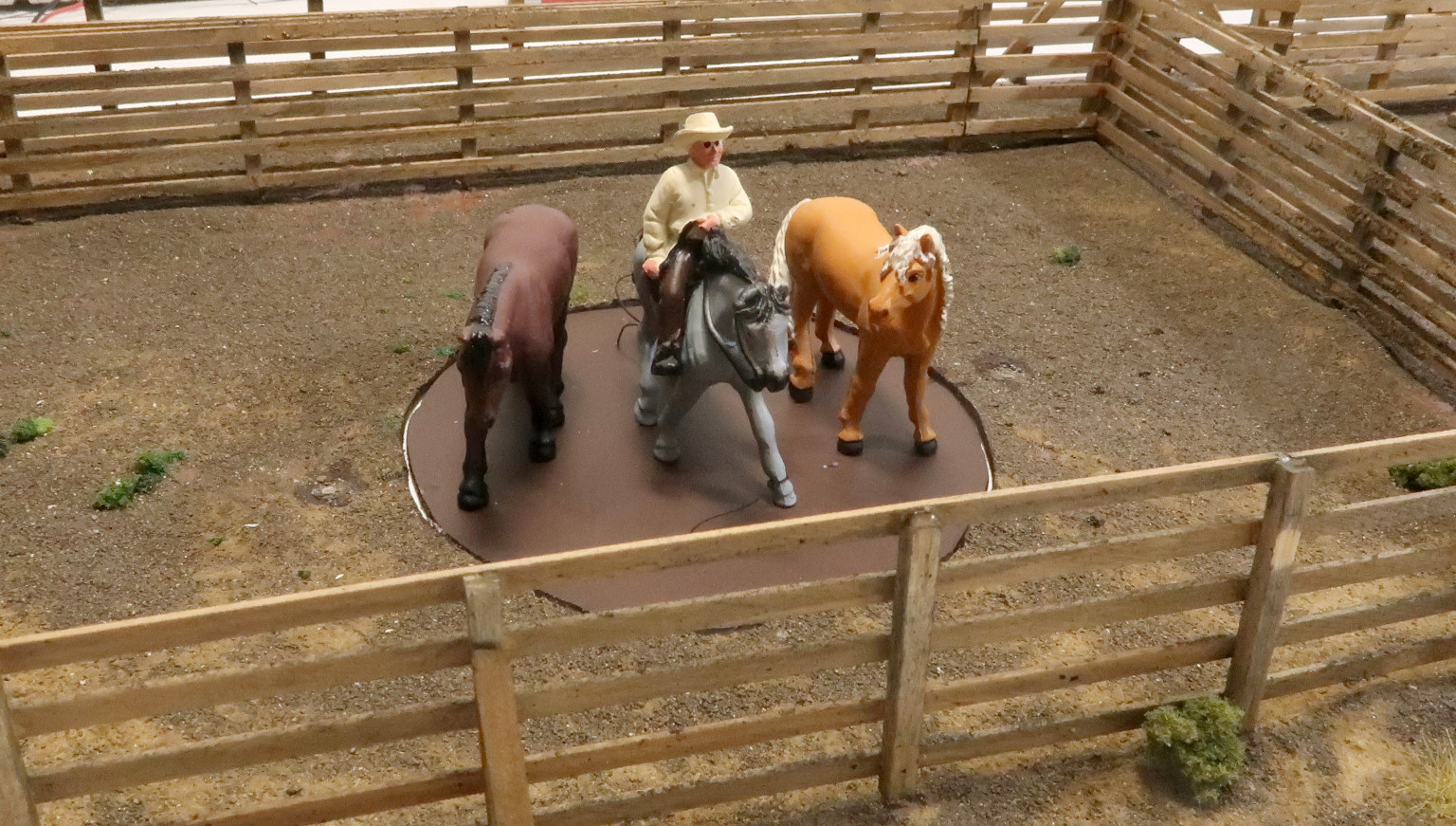

5年前に、キャトルペン(牛囲い)の中で、馬が鳴いてブルブル動く、「 馬を動かす」という仕掛けを作った．
縮尺はOスケール．
キャトルペンの配置が変わって、地面の振動板が使えなくなったので、馬を直接動かすことにした．

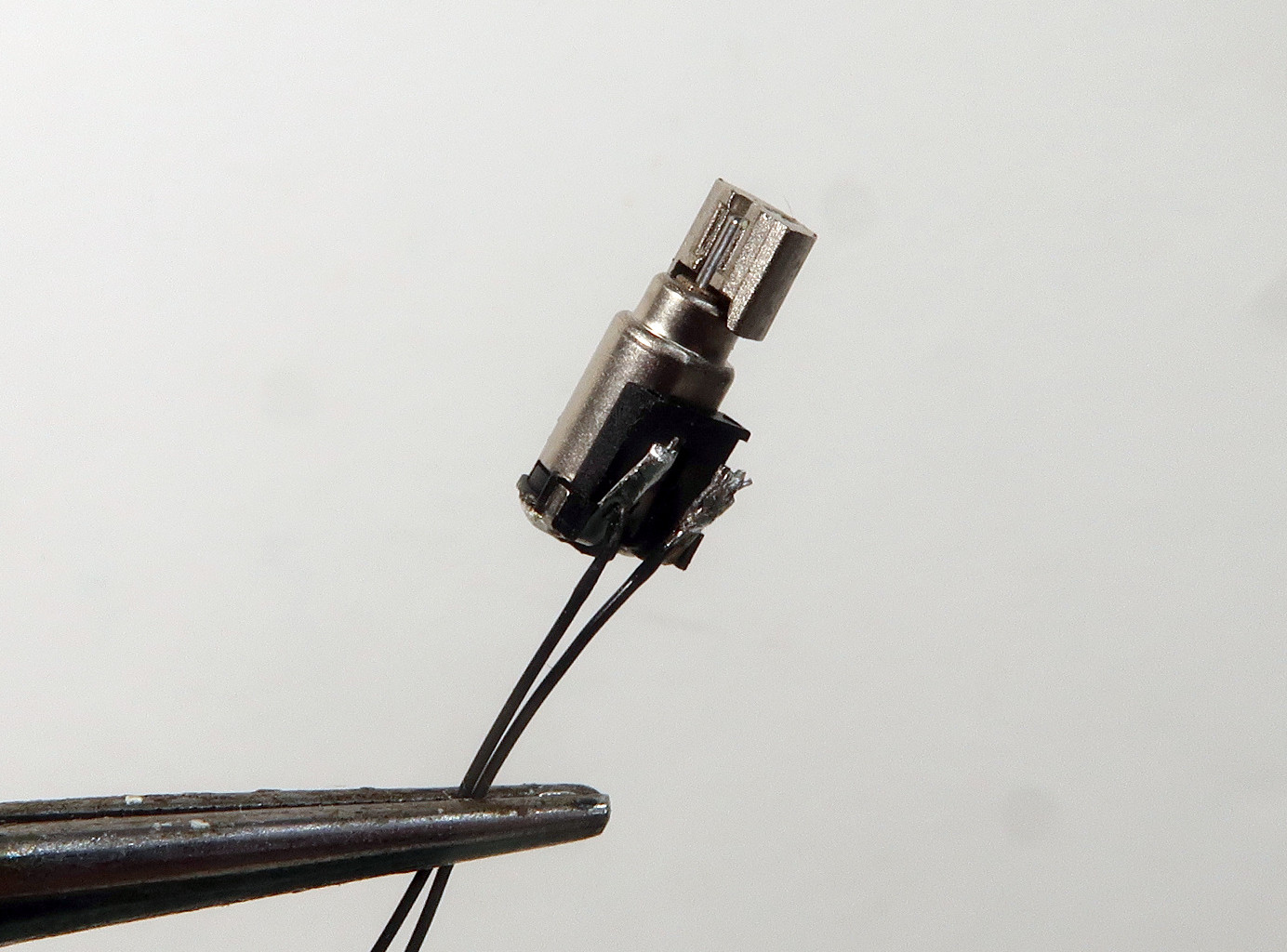

コパル社製の超小型円筒形振動モーターLA3R5-480DE
大きさは3.5mm×7.5mm
3Vで動く
秋月電気の通販で1個60円



馬の腹に両面テープで振動モーターを付ける．
リード線は「ジュンフロン極細電線」外径0.31mm

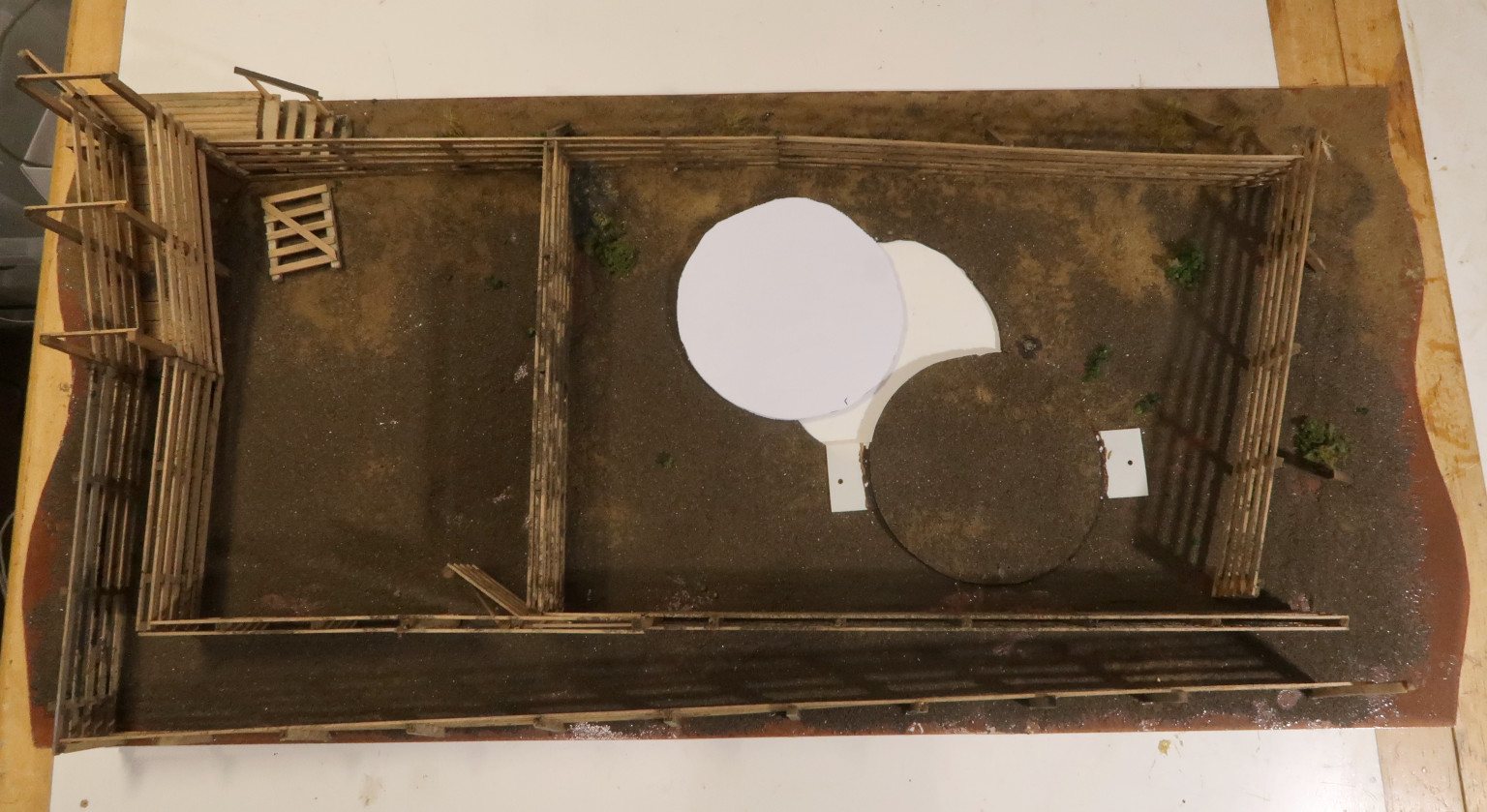

馬が立つ場所は、
表面が荒い地面だと動きが小さいので、
プラ板を作り直した．



前足だけ、糸で地面につなぐ．



従来の「MP3サウンドデコーダV4」を使用．
このモーター出力で振動モーターを動かす．

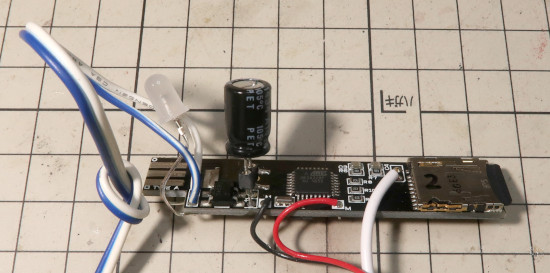

音が途切れるという症状がでたので、220μFのコンデンサを付けた．
コンデンサを付けると、CV値の書き込みができなくなるので、
取り外しできるようにしてある．



DS社の自動運転プログラムで、
柵の前を列車が通過すると、馬が鳴いて動く．
馬が片側に寄らないように、
1回ごとにモーターの回転方向を変えている．



しばらく動かすと、音は出るが馬が動かない、という症状が出た．

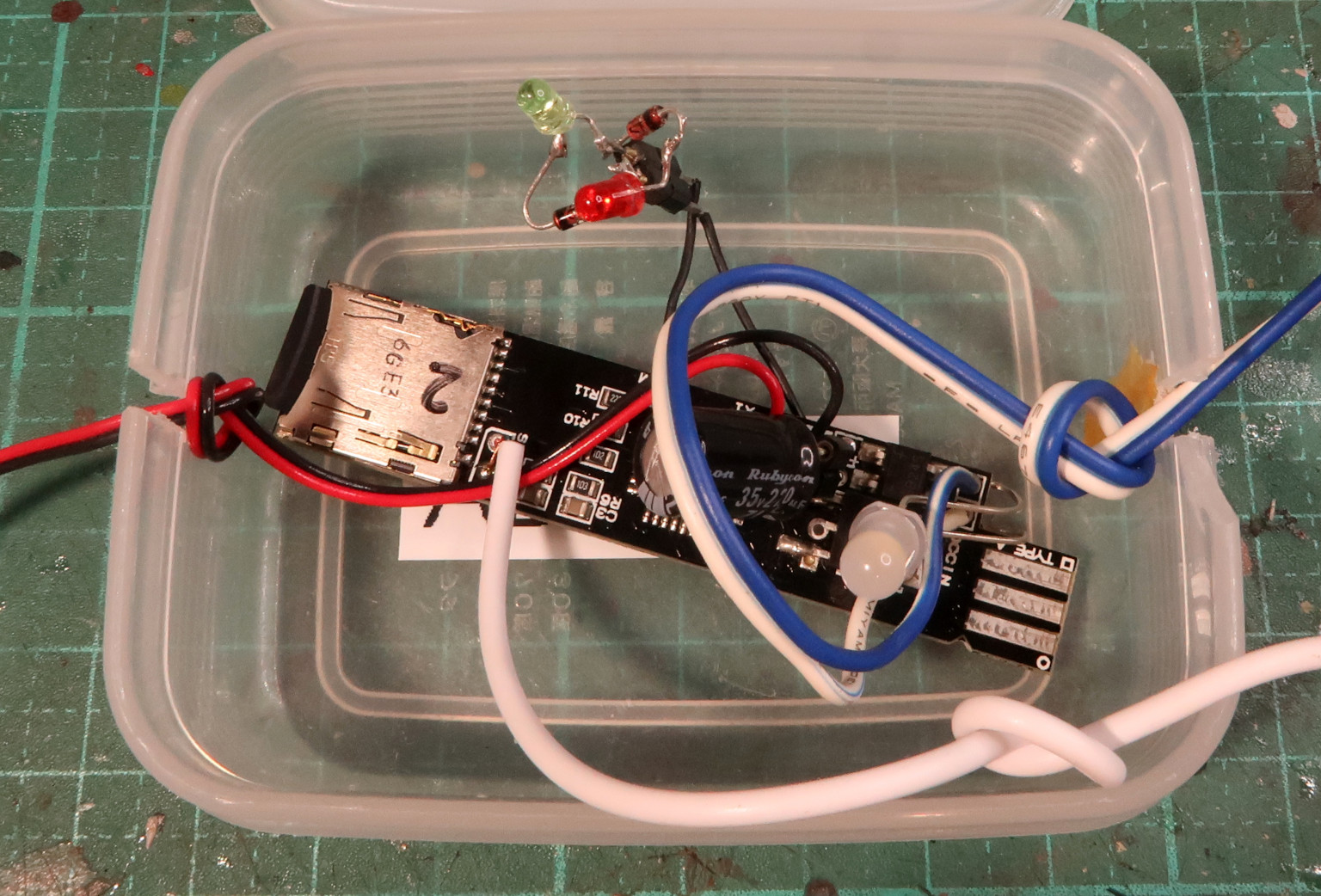

チェックのため、モーター出力に緑/赤のLEDをつけてみた．
トラブル時はLEDがちらつく．
この時、出力は数mVで、+-が変動している．
この現象の原因はわからない．
PCのDSアプリを再起動すると復活する．



●今回使用したEVファイル
EV-horse-rev-20230724.xml

「ロコリスト」にサウンドデコーダのDCCアドレスを登録して、「速度調整設定」の「最大値」を150程度にセットする．
「複数ロコ」で「Slot B」に上記のアドレスをセットする．
これで、2番のセンサー検知で「S2-horse」イベントが動く．
また、5と6番のセンサー間で、「Slot A」にセットした機関車が、自動往復運転をする．

------------------------ (動画 15秒) ------------------------

この振動モーターは、長時間動作するようには作られていないようで、定格以上の電圧をかけると、過熱して壊れる．
くれぐれも、動作は、最大3V以下、3秒以内にする．
私は、3個も壊した．
