2023年6月20日
[HO 12mmSL]

9600をサウンド化する


asoIMG_4765

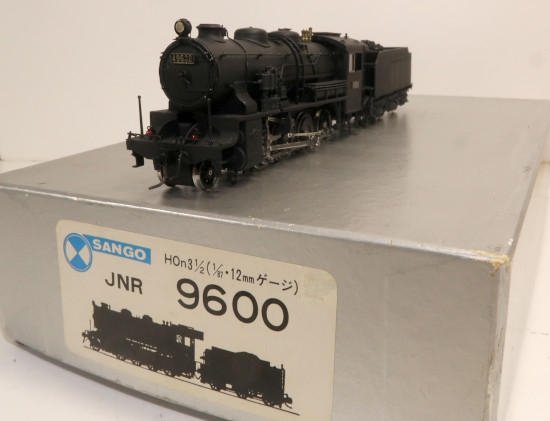

珊瑚模型の12mmゲージ 国鉄 蒸気機関車 9600に、
DS社の最新 SmileSound Standardデコーダーを入れる


asoIMG_3869
当初、アナログ走行でギクシャクしていたのだが、
ドローバーを修理してスムーズに動くようになった


asoIMG_3877

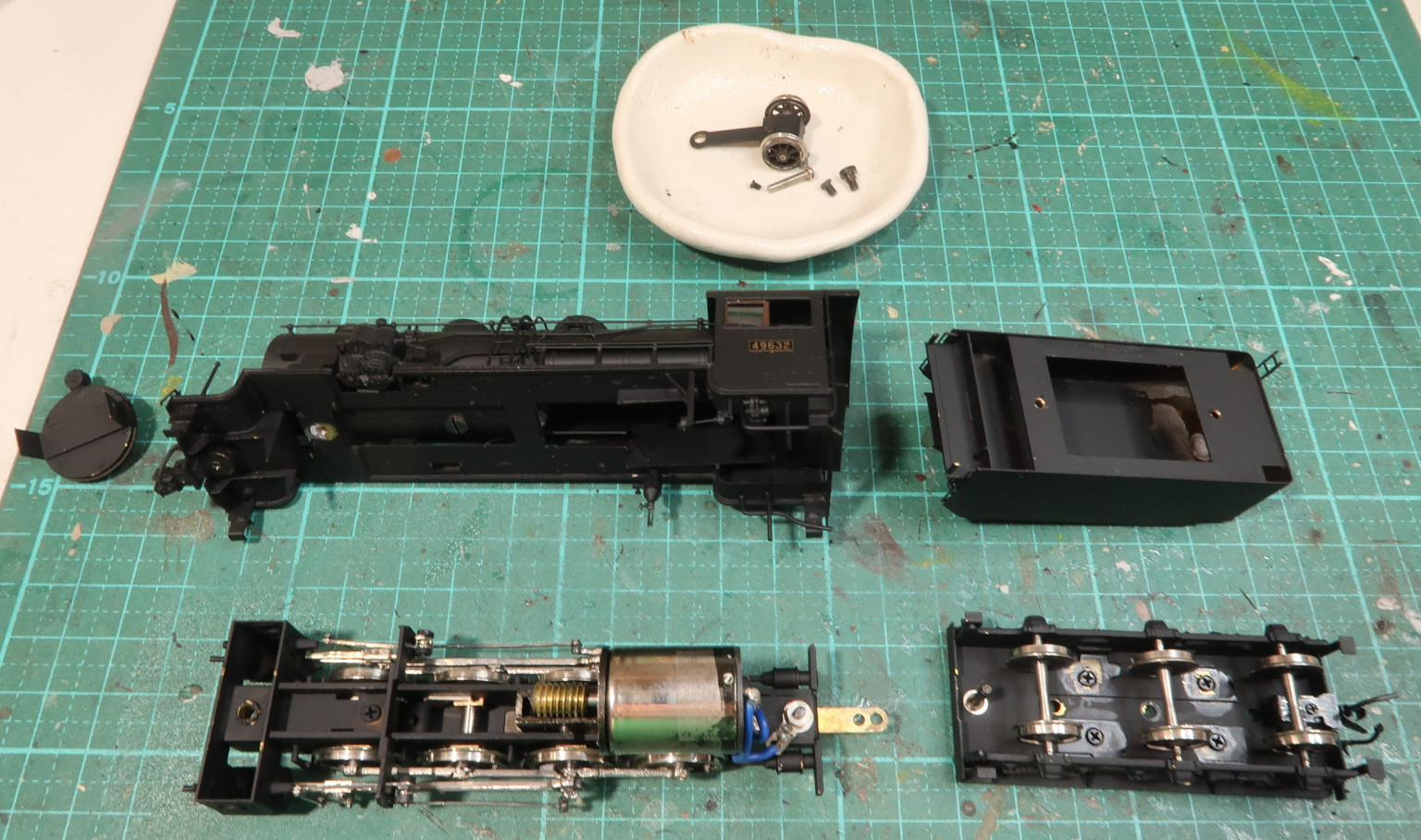

まず分解


asoIMG_3962

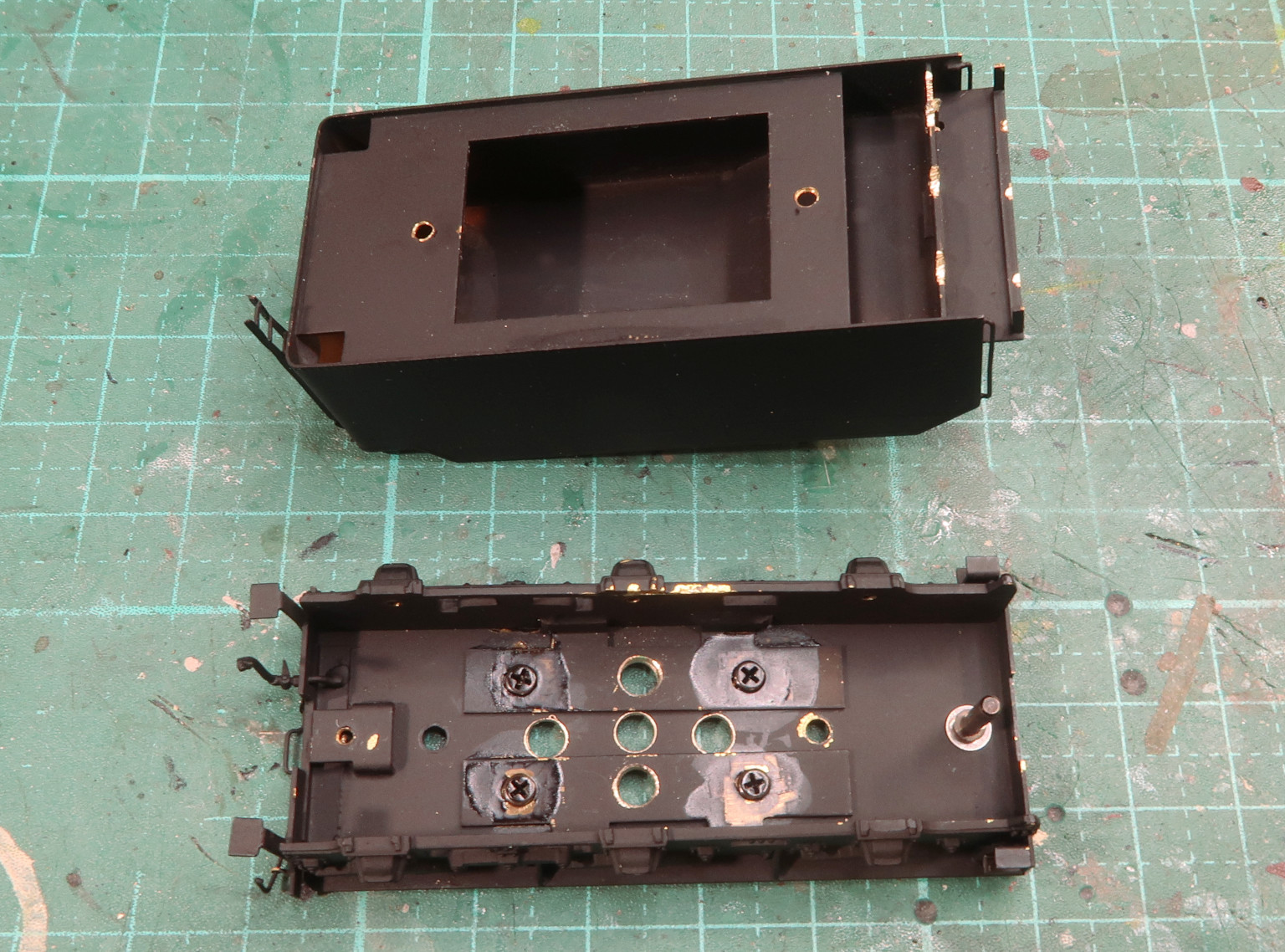

テンダーの床板にスピーカー穴を開ける


asoIMG_4023

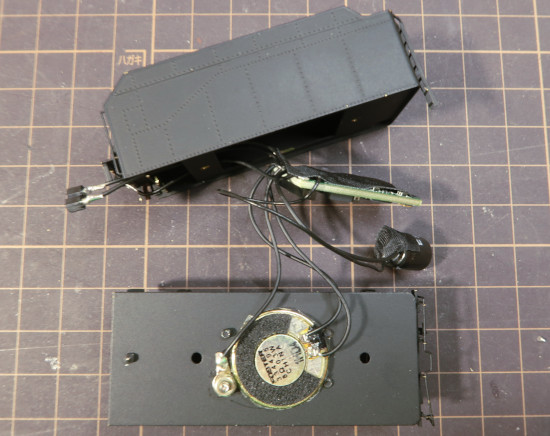

スピーカー、デコーダー、コンデンサー(440μF)が、
なんとか収まる

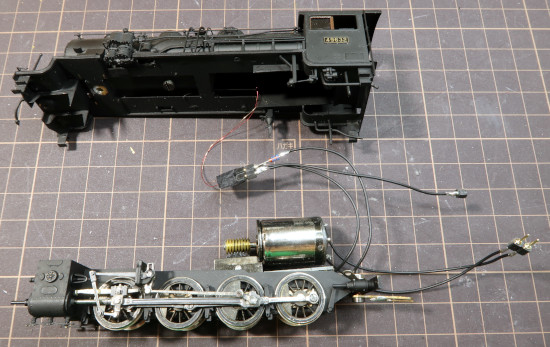

asoIMG_3959

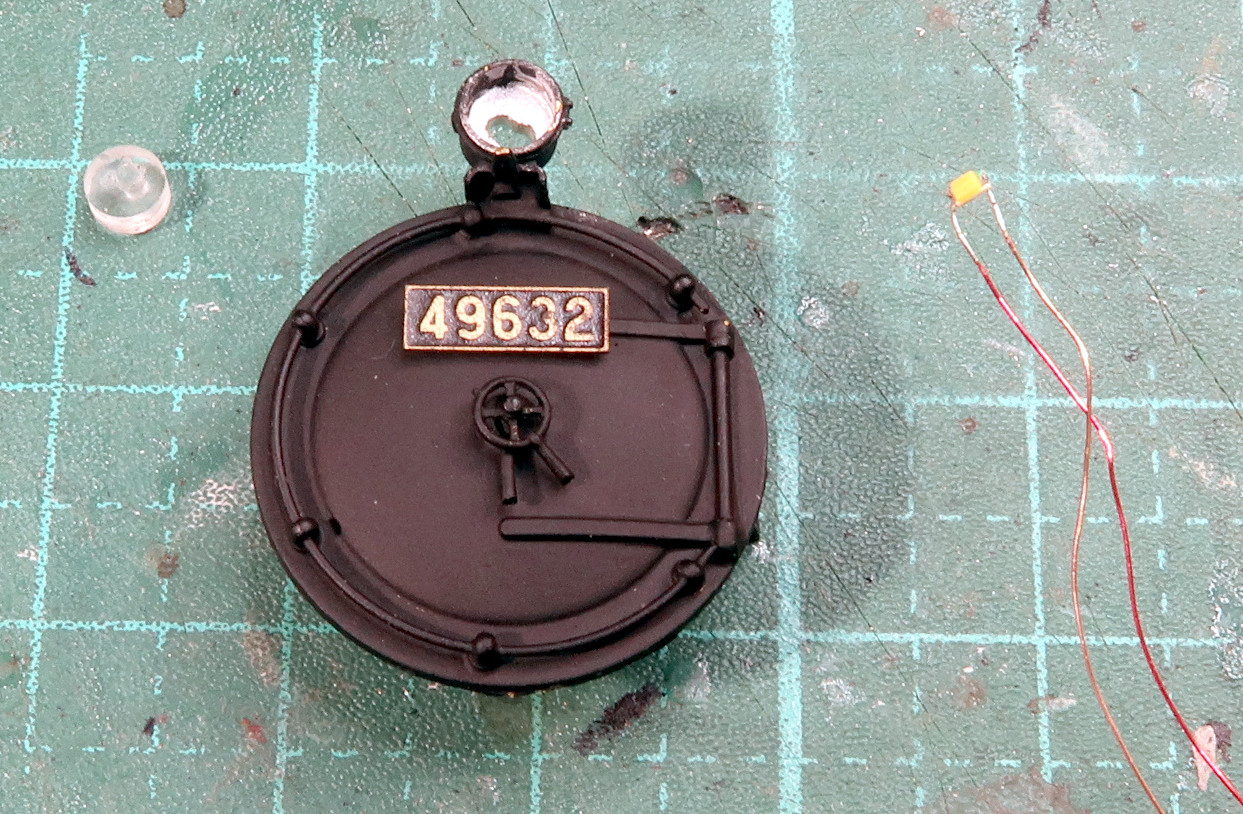

ダミーライトのレンズを外し、
背面に穴を開けて、チップLEDを入れる


asoIMG_4033
LEDライトの電気は、CRDを通して線路から直接取る．
DCCでON/OF制御はできないが、
こうすると、本体/テンダー間の配線が、
モーター用2本と本体集電の計3本ですむ


asoIMG_4286

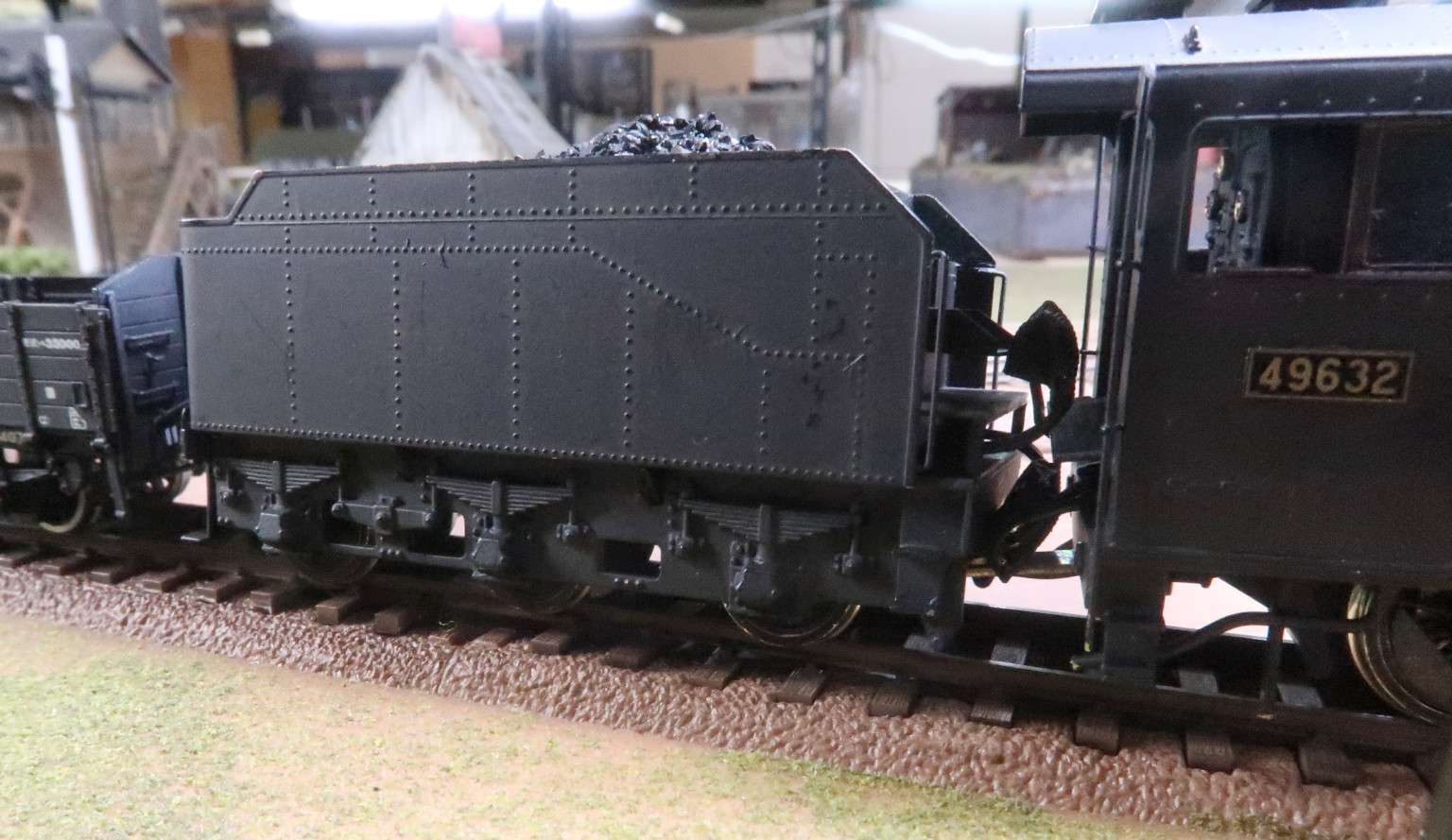

レイアウトの特定の場所で、テンダーや先輪が脱線する．
問題なく通過する車輌もあるので、
車輌側を調整する．


asoIMG_4990

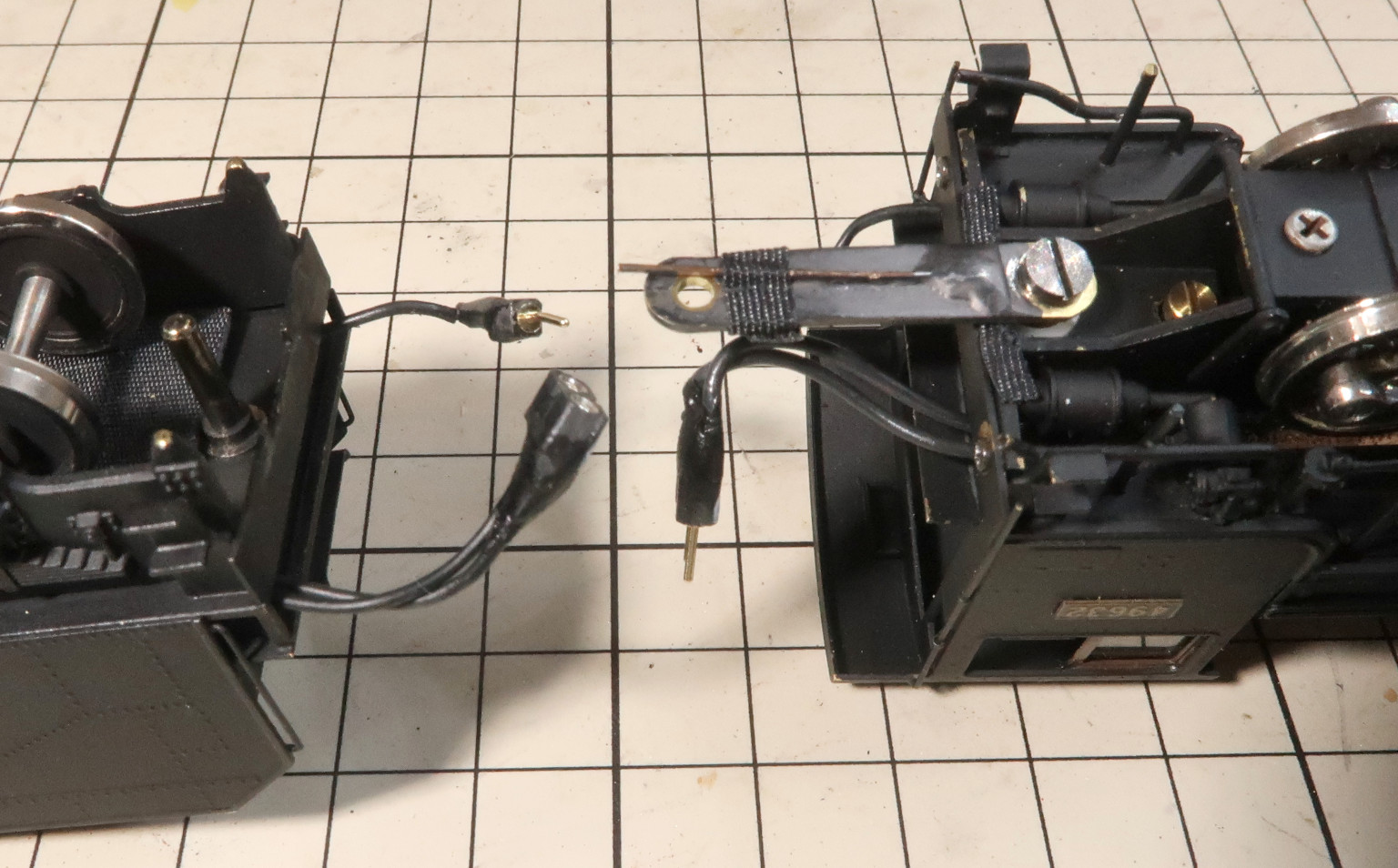

本体/テンダー間に配線コネクタがつまって、
テンダーが浮き上がるようだ．
この対策としてドローバーを長くした．
ドローバーのリン青銅線もテンダーの動きを悪くするので、
テープを貼って動きを止めている．
このドローバーは、ライトの電気供給のみに使っていて、
デコーダーには影響しない


asoIMG_4954

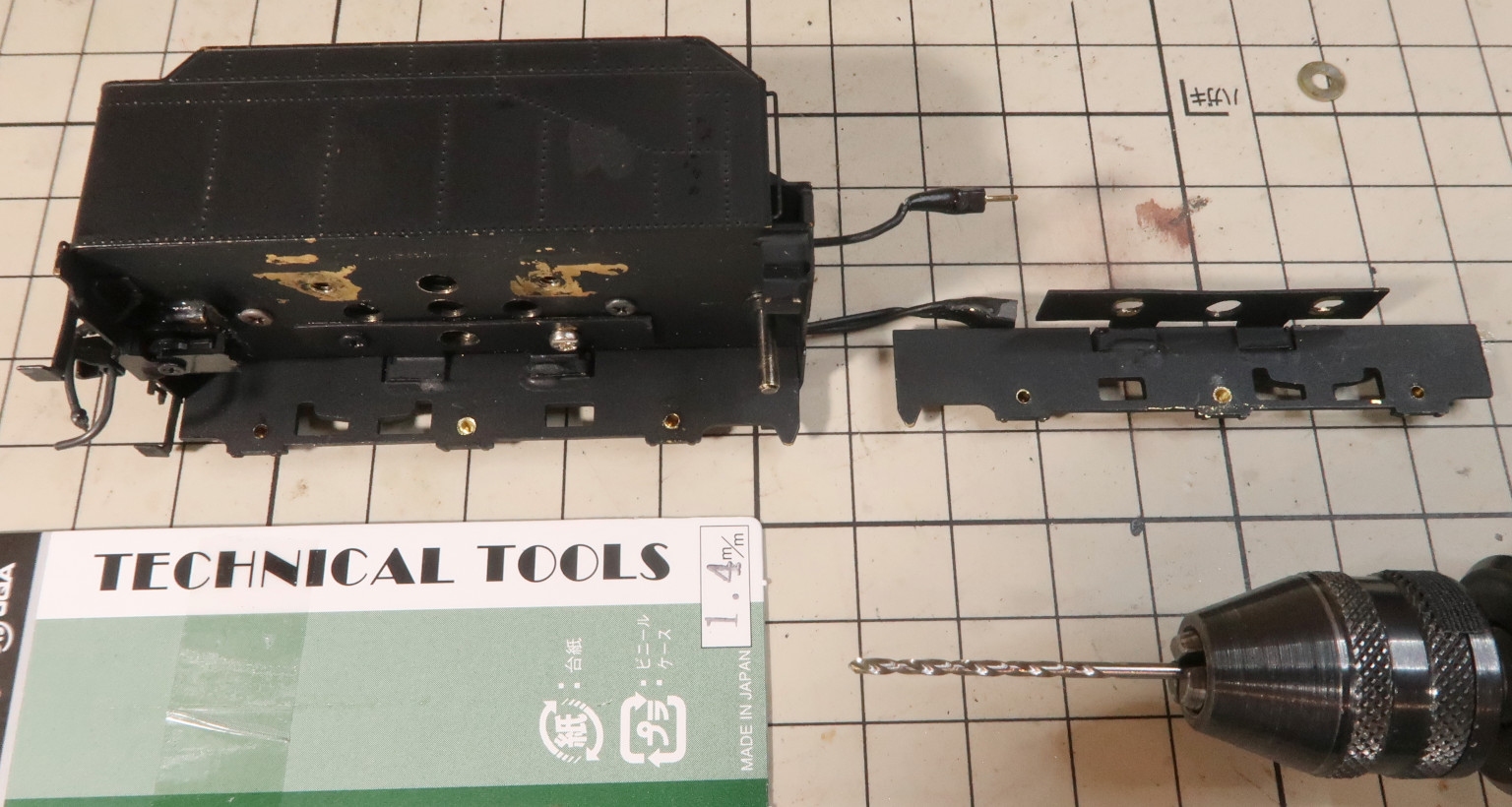

ガラス板に乗せると、テンダー車輪の接地面に傾きがあるのがわかる．
対策として、軸受の取付ネジ1ヶ所にワッシャをはさむ．
テンダー中央車輪の軸受穴を、1.4mmドリルでさらって、
車輪が上下に少し動くようにする．


asoIMG_4980
床下に鉛板を貼る．
カップラー台座が取れたので、エポキシで接着した


asoIMG_4752

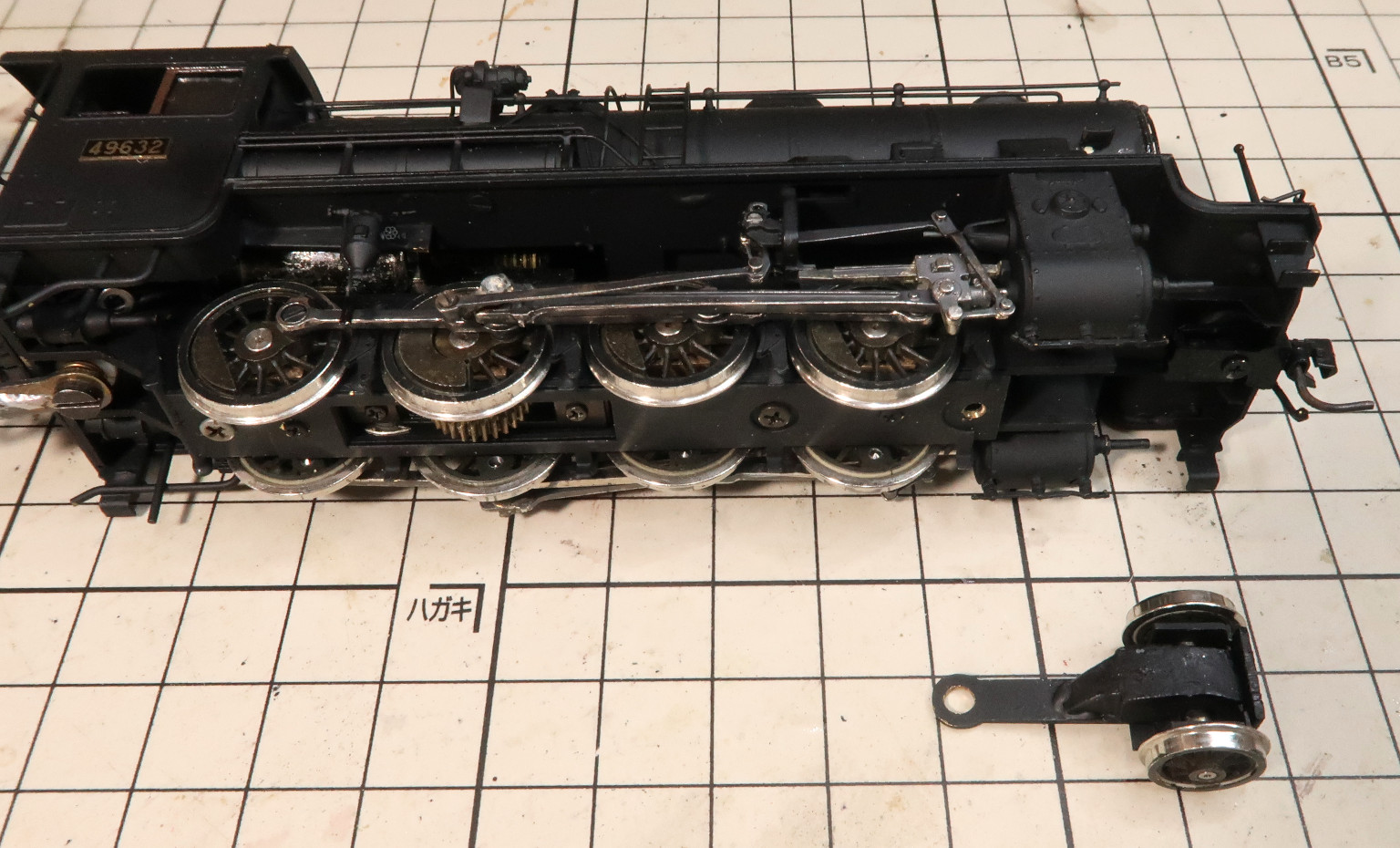

先輪にウエイトを積む

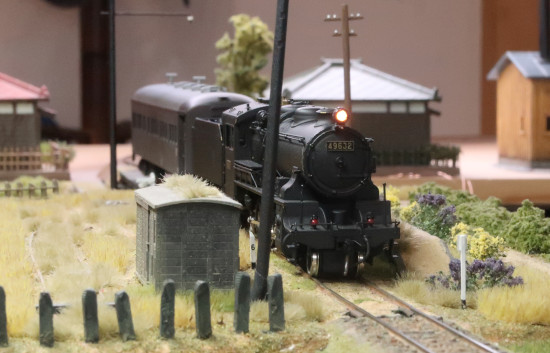

asoIMG_5013

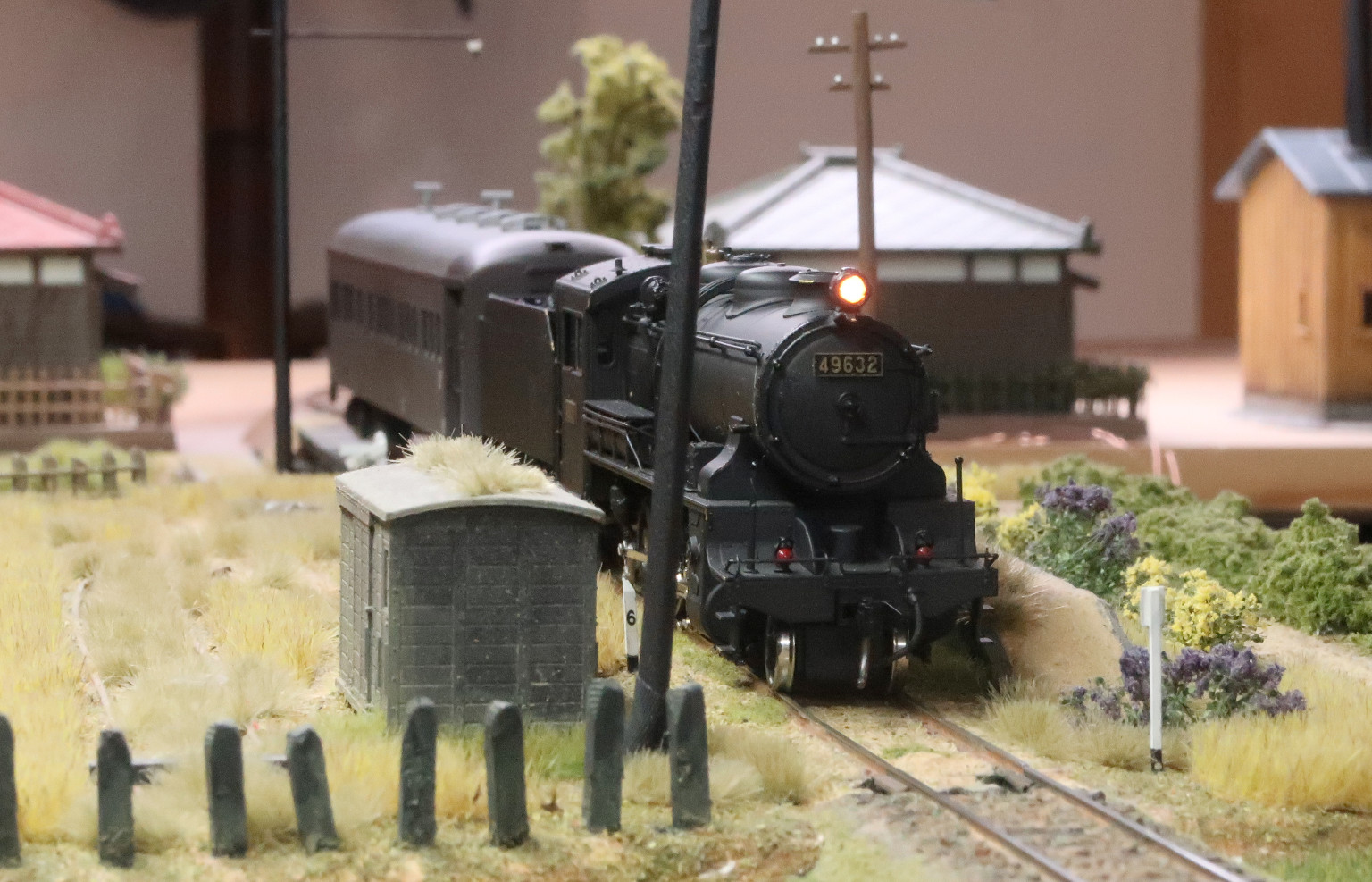

これで問題なく走るようになった


- - - - - - - - - - - - - - - - -

SmileSoundデコーダーのセッティング

●今回使用したサウンドファイル
SL9600_A011-20230610.ssdx

DS社のホームページにあるオープンサウンドデータ一覧
https://desktopstation.net/sounds/list.html#JRETC
から、「鉄道省/JNR 9600 蒸気機関車」のデータファイルを使った．
ただし、次の点を変更している．
・下記CV値の変更
・下記のようにファンクションキーの並びを変更
・F2キーOFF時に、長汽笛音が断となるように、サウンドフローを変更

CV1　3 →32　車輌アドレス
CV2　0 →30　最小電圧
CV3　2 →5　加速率
CV4　2 →5　減速率
CV5　80 →100　最大電圧
CV6　30 →60　中間電圧
CV10　2 →0　BEMF OFF
CV54　96 →0　BEMF OFF
CV57　0 →200　排気音周期低速
CV58　0 →140　排気音周期高速

F1:走行サウンド オン・オフ
F2:長汽笛
F3:短汽笛
F4:ドレイン排水
F5:ATS
F6:絶気合図
F7:投炭
F8:音量コントロール
F9:連結音
F10:駅発車ベル
F11:カーブフランジ音
F12:砂弁
F13:インジェクター
F14:-
F15:非常ブレーキ
F16:-
F17:絶気モード

排気音周期のCV57,58の値は、
128(最小値)、129、130、・・254、255、0(初期値)、1、2、・・126、127(最大値)
のように、右へ行くほど間隔が広く、つまり排気音の周期が遅くなる．
最もスピードの速い状態は「128」ということになる．
CV値で、符号付き8ビット整数が使われるのはここだけなので、とてもわかりにくい．
サウンドフローにある stmsコマンドのパラメータでも、周期を変更できるのだが、これはデコーダーを取り外してフローを書き込まねばならないので、かなりめんどう．

何度も調整してみて、SLらしい音が出るのは事実上、中速域だけのようだ．
低速時の周期が不安定で、周期が半分になってしまう場合がある．
ゆっくりした走り出しの排気音が正しく出ないこと、高速時の排気音周期がうまく同期できないことは、私の設定がまちがっているのか、原因がわからない．

走行中に突然排気音が消え、DCC制御が効かなくなる場合がある．
私は「ノーコン」(ノーコントロール)と呼んでいる、要するに暴走．
この9600の場合、工房のレイアウト2周に1回ほど、ノーコンが発生する．
アナログDCでは問題なく走行しても、デコーダーを積むと発生する．
これは、他社のデコーダーではほとんど経験したことがない．
SmileSound搭載車輌には、他にもノーコンになるものとならないものがあるので、デコーダーと車輌の相性だろう、ということになる．
原因は集電不良と思われるのだが、集電不良対策は限界があるので、最後はお手上げになる．
ノーコンになったら、DCCを一旦OFFにして再度ONにするしかない．

入れ替え可能なサウンドファイルにSLが加わったことで、SmileSoundデコーダーは万能になったが、
まだ使いこなしがむずかしいと感じる．


- - - - - - - - - - - - - - - - -

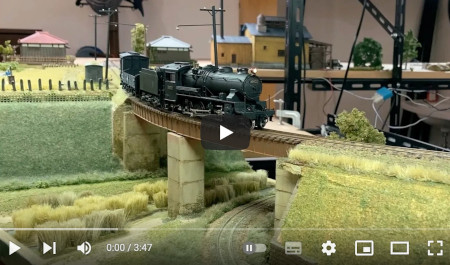

YouTube
