あそ・びっと工房

2020年10月30日
[On3/30/Sn3-MOD]

ポイントマシンの設置

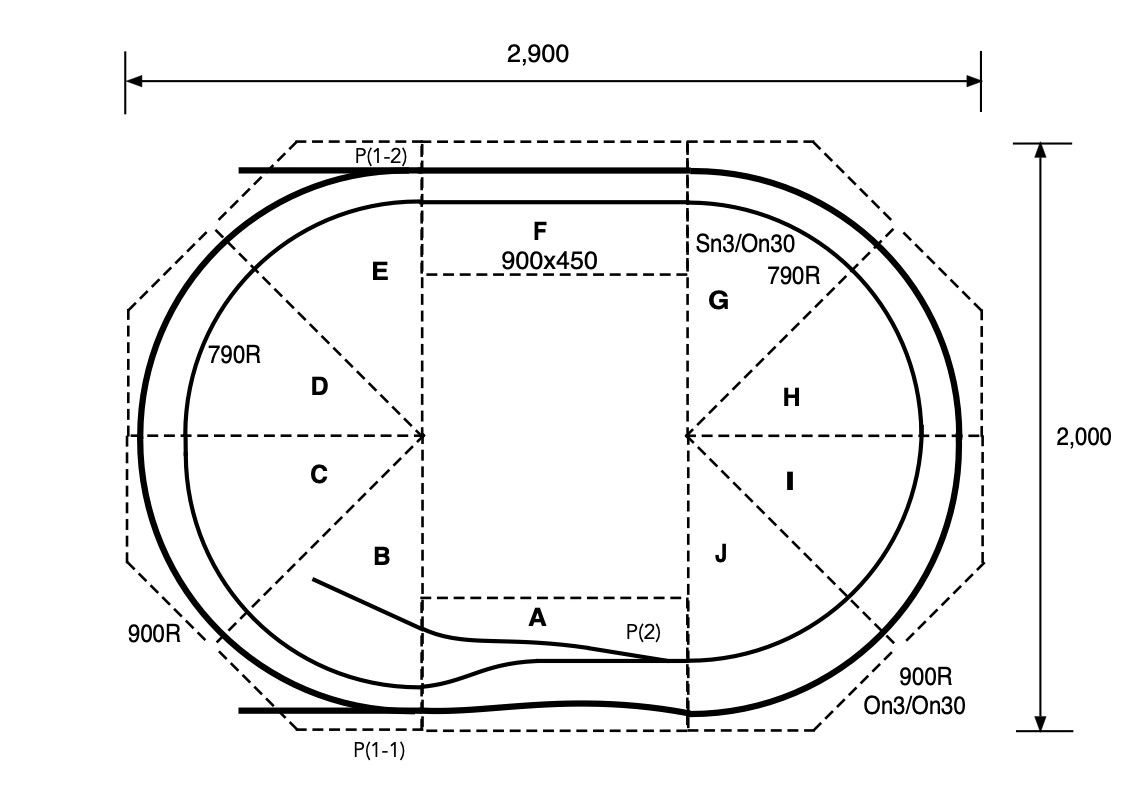

3ヶ所のポイントP(1-1),P(1-2),P(2)に
電動切替マシンを設置する

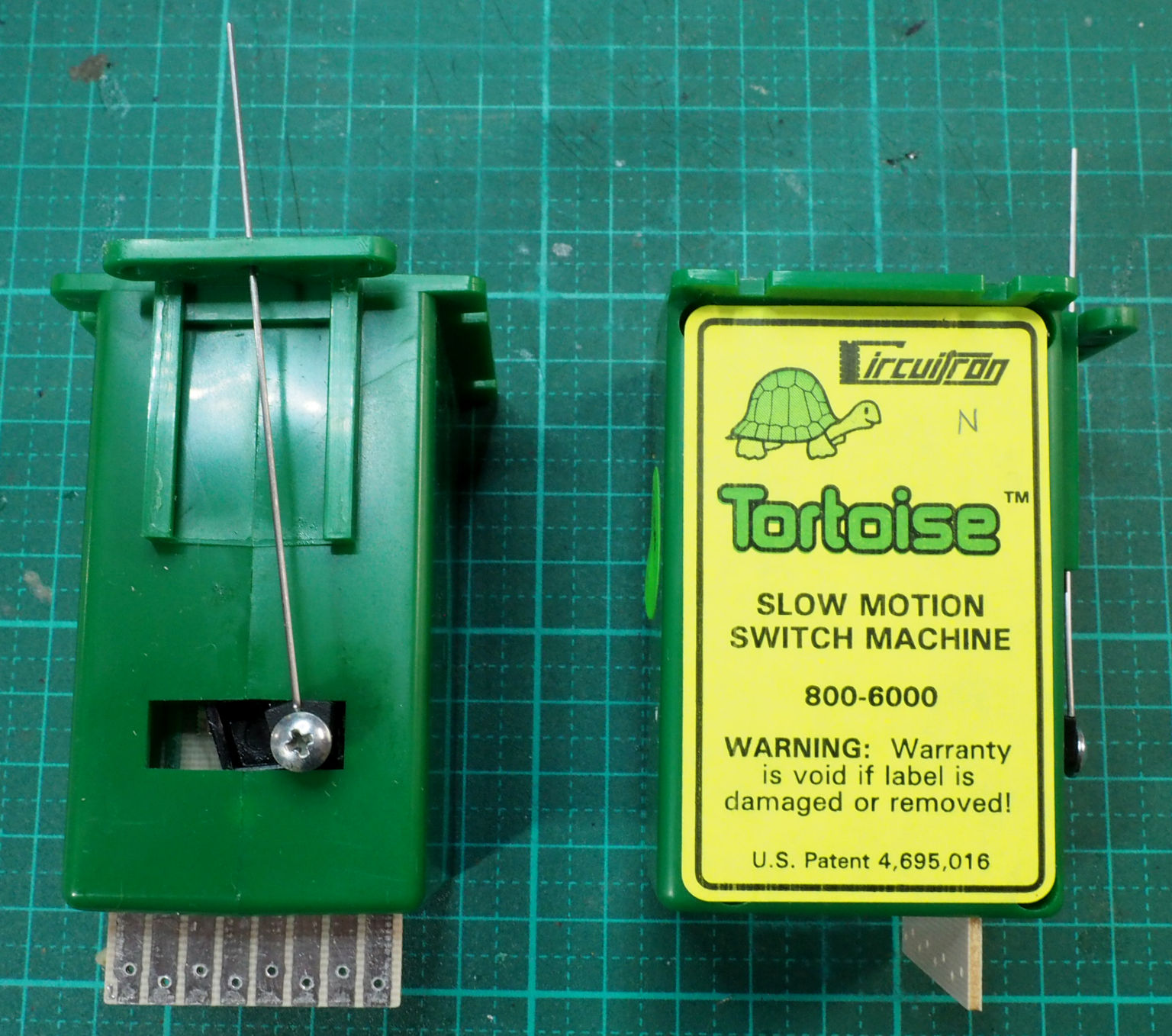

3ヶ所とも、Tortoiseを使用した

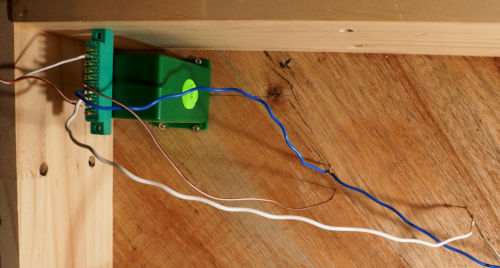

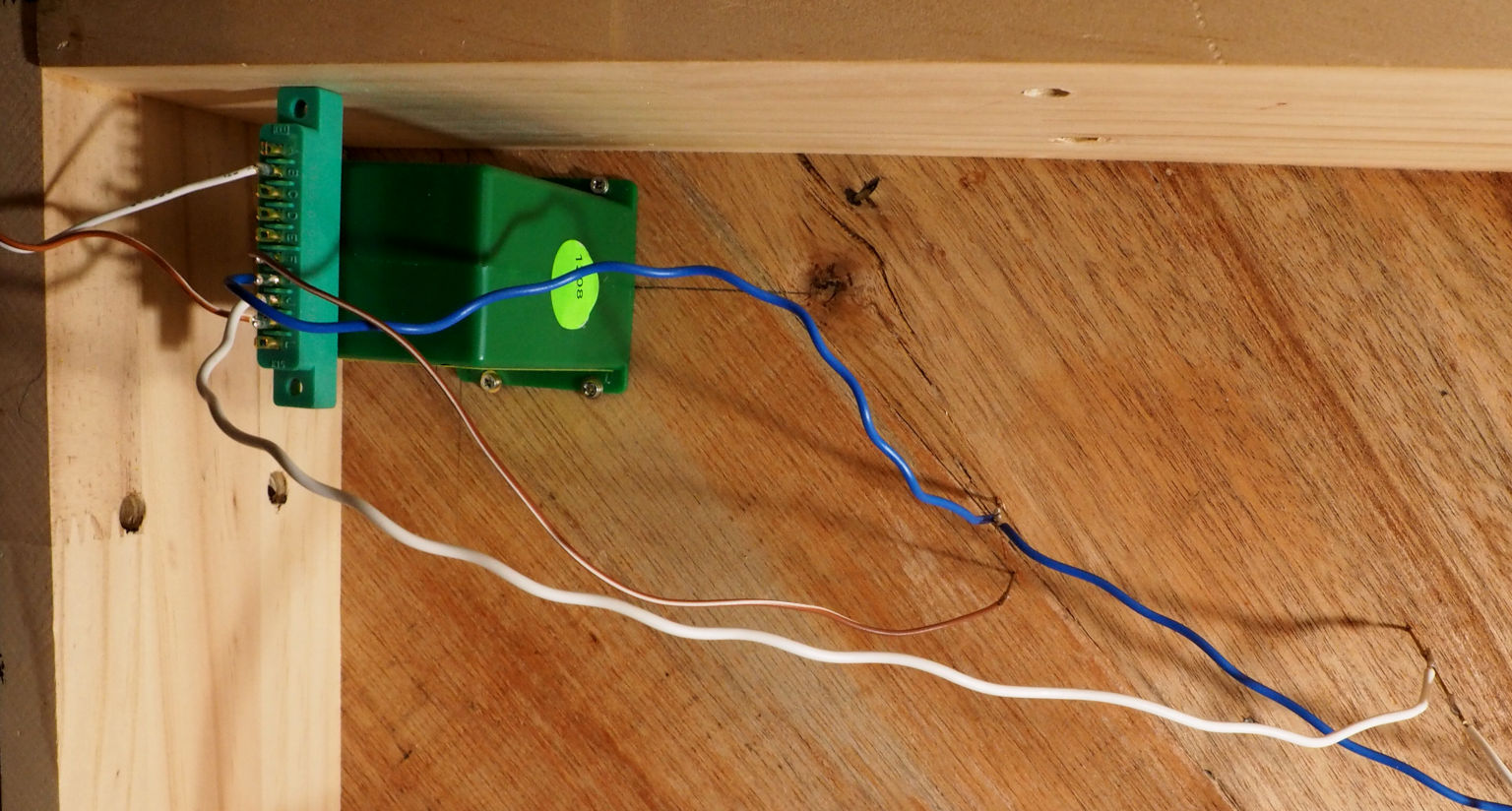

台枠に穴を開けてマシンのロッドを出し

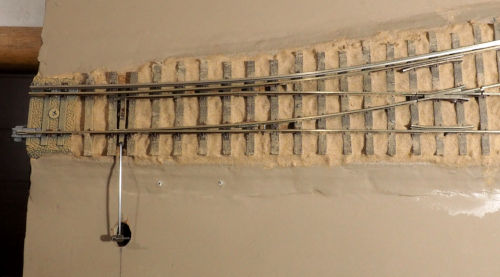

ピアノ線でポイントを動かす．
マシンに付属の0.6mmピアノ線は剛性が足りないので
0.8mmに替える．



Tortoise内蔵の切替スイッチで
P(1-1)とP(1-2)各ポイントの、クロッシング部分に給電する

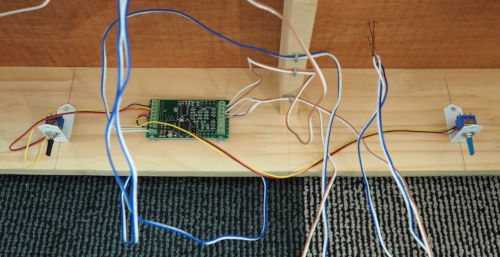

DCCのI/Fとして、Wabbitという製品を使った．
本来アドレスの異なる2台のマシンを制御するものだが
3ヶ所のポイントのうちP(1-1)とP(1-2)は同時切替なので
ここを同一アドレス並列制御として、計3台分をつないだ．
Wabbitの最大出力電流が不明なのだが
1出力に2台つないでも、20mA程度なので問題ないだろう．
DCCアドレスは初期設定(1と2)のまま．



Wabbitは手動切替スイッチが使えるので

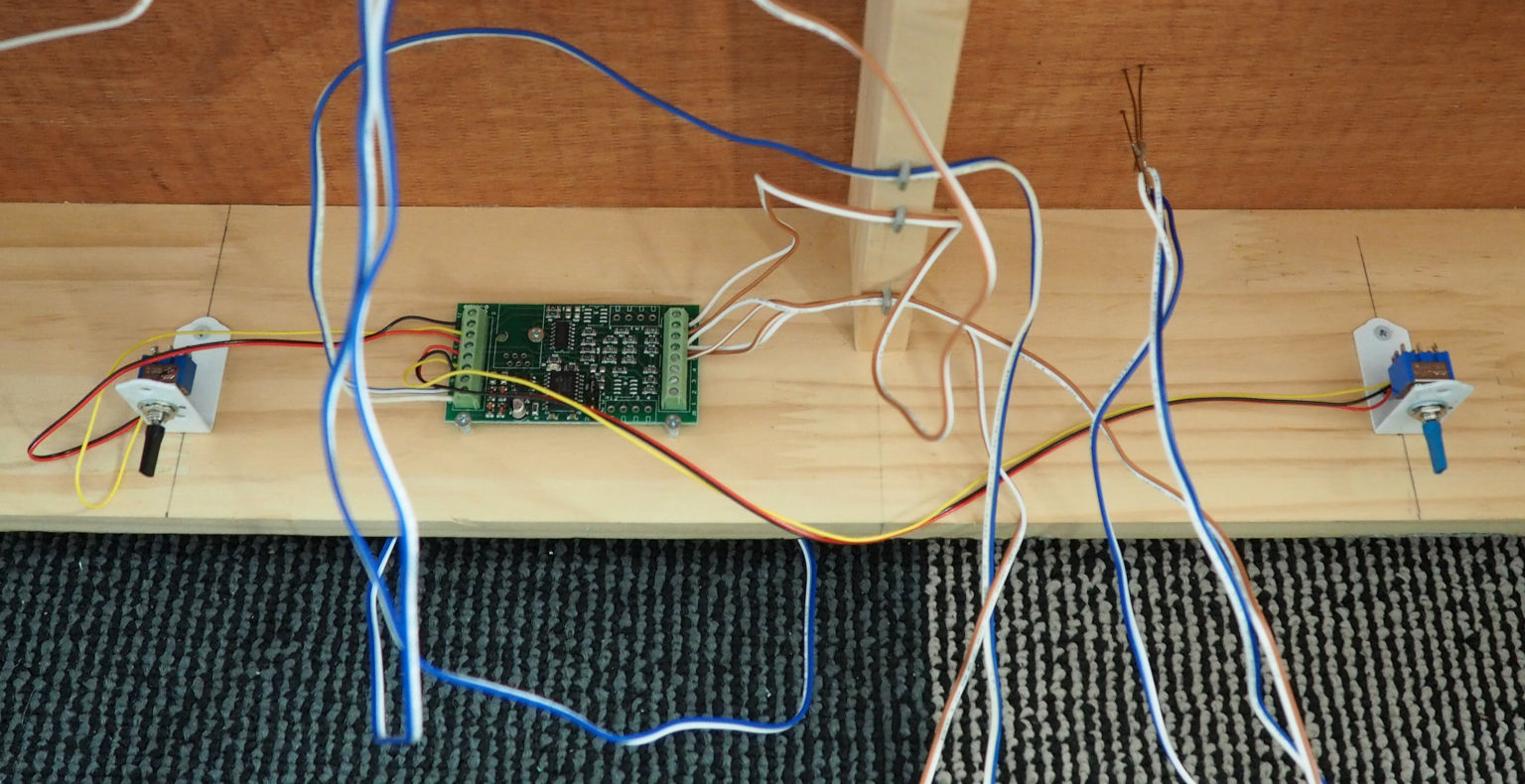

台枠の裏にSWを2個設置した．
SWは3Pで、中位にある時にDCC制御ができる．
また、アナログDC給電でも手動切替は働く．

ポイントマシンと線路の給電は別系統にした．
こうすると
DCCの車両通過センサーでポイントを自動切替して
その上をアナログDCのロコが走る
ということができる．
