HO12mmモジュールをもっと作る

昨年11月に作ったHO 12mmゲージ 1/87のモジュールを2つ増設して､
2007年夏のJAMコンベンションにクラブ出展しました。



これが田舎電車クラブの全景

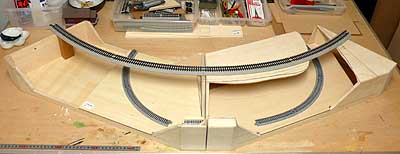

手前の45°+45°曲線モジュールの長さは1280mm 幅300mm

---

12mmゲージの電車線路の下を9mmナローのトロッコが走る､という構想です

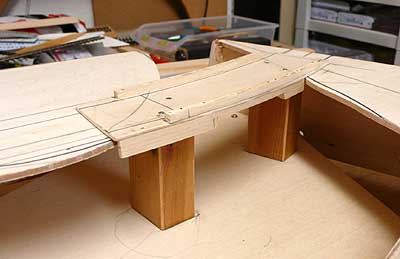

これはコンクリート橋のつもり



左のモジュールは川と曲線のガーター橋､右は土手と切り通し
カーブは540R



線路がほぼ完成､ここまで約1ヶ月

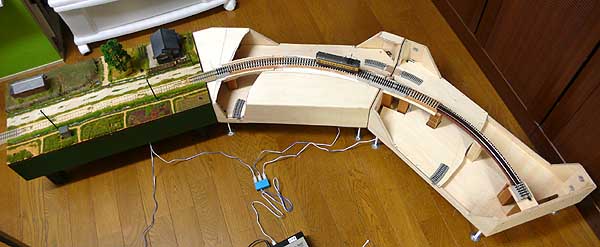

既存の直線モジュールをつなげて走行テスト中

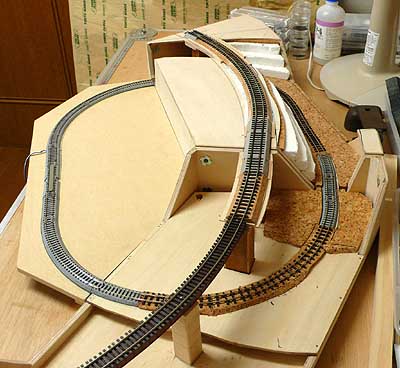

土手下から河川敷を通るトロッコ線路は､舞台裏を回ってエンドレスに

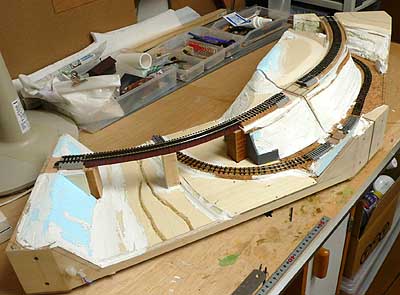

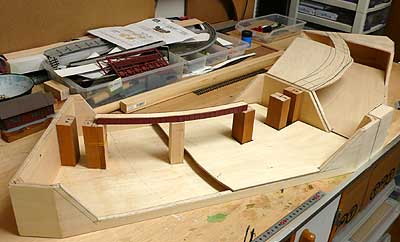

発泡スチロールとパテで地形を作る

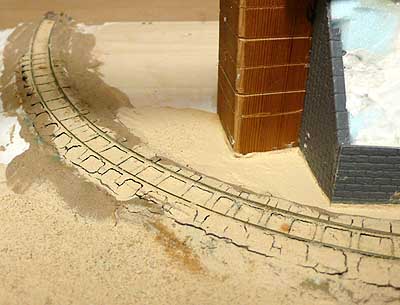

水害にあったような線路は、市販のシーナリーサンドを使った失敗例
水だけだとこんなふうにヒビが出て、乾くと表面の砂が落ちる
(ボンドを混ぜる必要あり)



水彩絵具で地面を着色



(左)ターフを植えて草むらにする　(右)河川敷に葦(あし)を植える

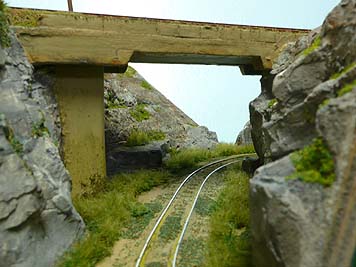

(左)切り通しの岩壁は、市販のゴムの鋳型にプラスターを流して作った
(右)狭くて森に見えない台地は､塀をめぐらせてごまかす

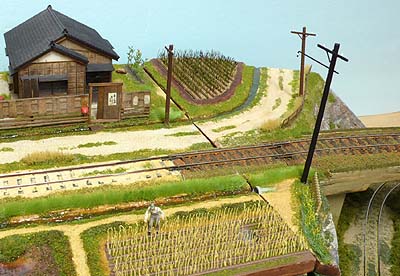

左の直線モジュールとの接合部分
先が崖なので道路をカーブさせる

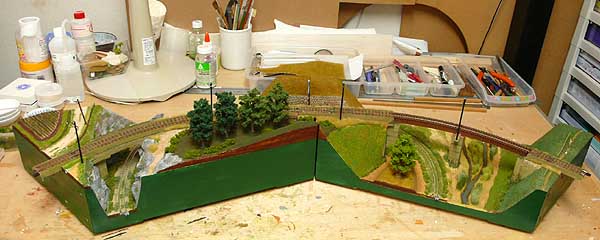

完成(裏)


完成(表)

---

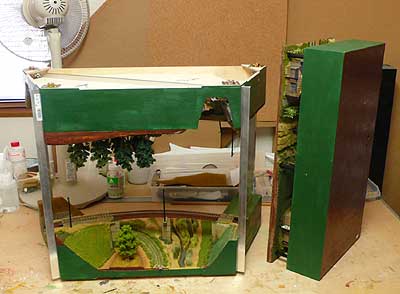

輸送時はこんなふうにして運ぶ



コンベンション会場での様子



(MP4動画 32秒)



地面に埋もれた線路は､地面や草に車両が引っかかるので、草刈りが必須

---

「川の水」


川の水は最初REALISTIC WATERを使ったのですが､これはどうもドブ川みたいに見える(左)
(固まると量が減るので多めに入れたら白く濁った)

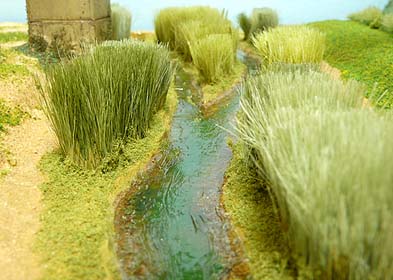

結局、緑色に着色した上に透明エポキシを流し込みました(右)

---

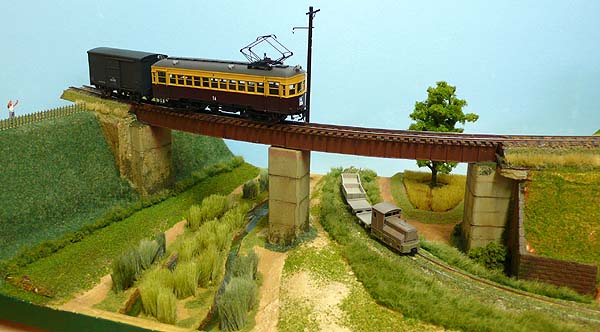

草ぼうぼうの河原によく見ると線路がある!
そこへトロッコがゴトゴトやってくる。
そういう風景を目指しました。
製作期間は約3ヶ月
昨年作った直線モジュールが構造上フラットだったので､今回はできるだけ起伏をつけました。
線路配置の構想が先にあって､それに合わせて地形を考えるというのが、面白いというか大変で、

例えば土手があまりに急なので石垣を作る、といったつじつまあわせをしています。
でもこれはなんだかヘンで(左)、その後、山?をカットしました。(右)

---

雑誌「とれいん」No.401（2008年5月号）に、
制作記事が掲載されています。

2007.Aug.14 -G-
