HOハワイアンのモジュールを作る

Making Hawaiian Module

Making Hawaiian Module
戦後のハワイに鉄道が残っていたら、というのが今年のクラブ企画です．
鉄道名は、Hawaiian Pacific Railroad（HPRR）
HOスケールの標準ゲージ(16.5mm)です．
2009年8月のJAMコンベンションに出展しました．


モジュール全景
2009年3月モジュール全景、1,800x3,000mm
カトーのユニトラックに合わせて15個の台枠に分割しています．
台枠は特注で、この後7人のメンバーでモジュールを分担製作しました．


担当モジュール
この曲線部分が私の担当
2個分で幅1,420mm奥行590mm

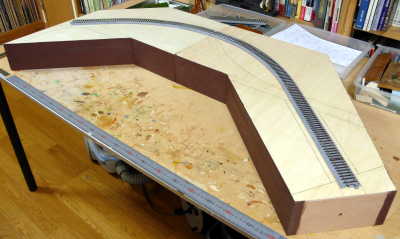

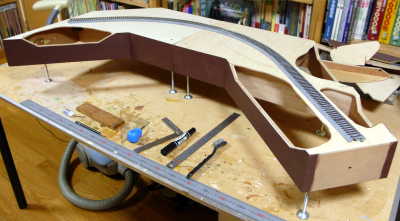

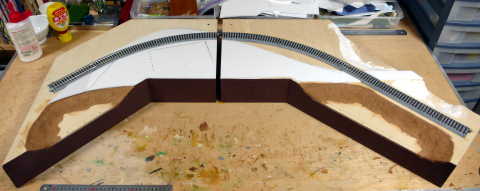

台枠を切り取り
モジュール全体が平地なので、
ここの土地は台枠を切り取って起伏をつけました．
窪地が4ヶ所もあるのは、台枠の梁を避けて切りぬいたためです．
台枠には高さ調整用の脚を付けています．


整地
切り取った低地は水辺になる予定
家を建てるため、白のスチロール板で土地を少しかさ上げしています．


家はMORSE PRODUCTIONS製 さとうきび畑は人工芝
(左)家はMORSE PRODUCTIONS製の素焼きのかたまりで、色を塗れば完成というしろもの
(右)さとうきび畑はクラブ指定の人工芝をカットしたもの

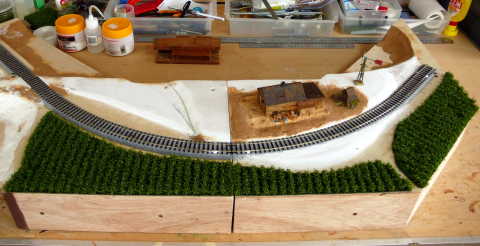

製作開始から1ヶ月
製作開始から1ヶ月
全体の構成がほぼ決まりました．


ハワイの土の色
クラブ共通仕様の地面色はターナーの「グレイペイント赤土13」です．

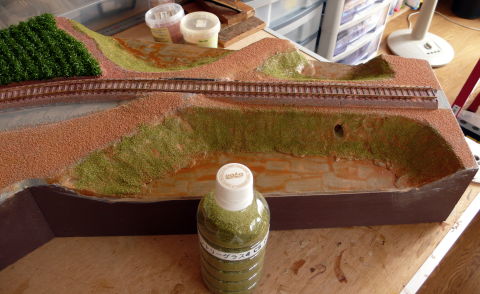

ターフをまいているところですが、「ハワイの土」というのが難しい‥‥


Preiserの椰子の木キット ハワイらしくなりました
(左)Preiserの椰子の木キットを組み立て中
(右)左の小さい椰子はWOODLAND SCENICSのPremium Trees
これで一挙にハワイらしくなりました．


水は透明プラ棒 溜池

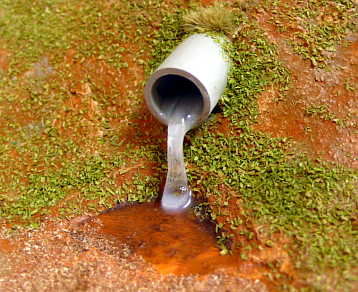

(左)土管から流れる水は、透明プラ棒をハンダゴテの熱で曲げて作ったもの
(右)土管の反対側は溜池で、これはエポキシの「水」を流し込んだところ

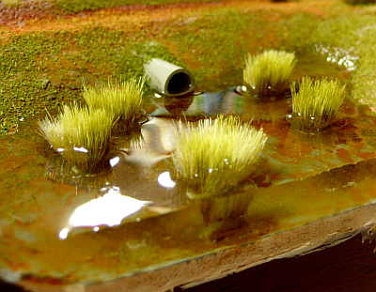

葦はフィールドグラス ジェルメディウムで波紋を描く

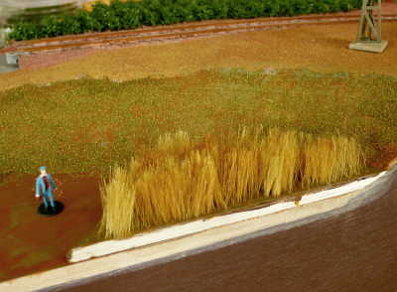

(左)水辺の葦(あし)は、フィールドグラスをボンドで植えたもの
人形のいる所はこれから池になります．

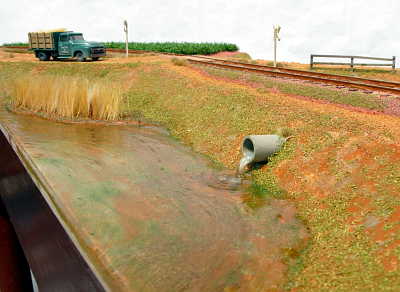

(右)水面はエポキシの上にジェルメディウムで波紋を描いています．


風車はLIFE-LIKE製 草むした荷車

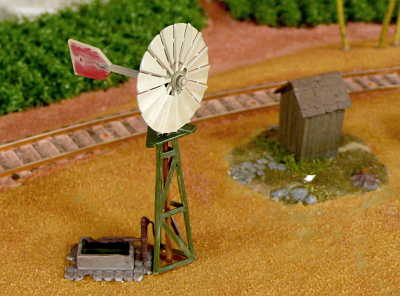

(左)風車はLIFE-LIKE製、トイレ小屋はWOODLAND SCENICSのホワイトメタルキット組立

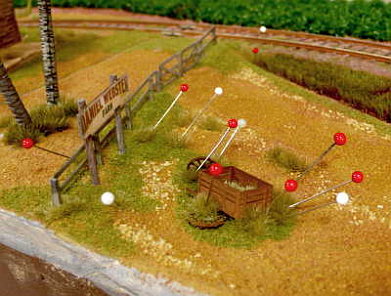

(右)Preiser製の荷車周辺に草を植えているところ

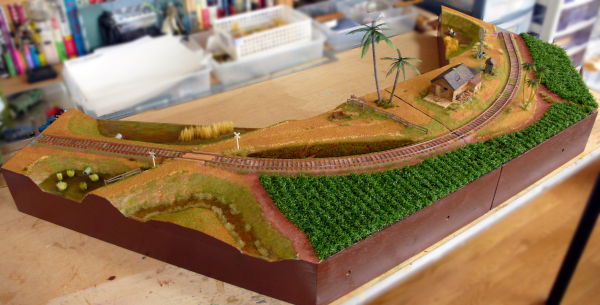

これで完成
製作期間4ヶ月

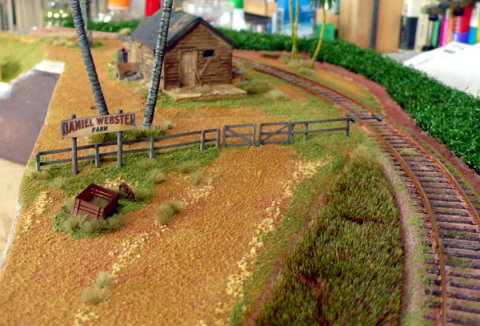

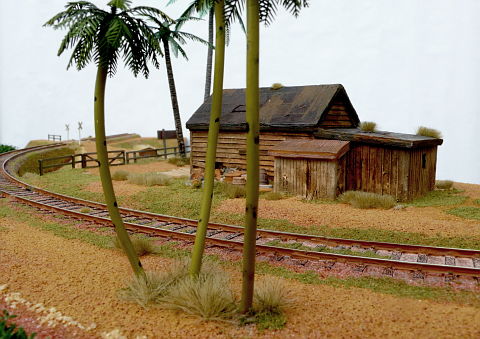

完成1

完成2

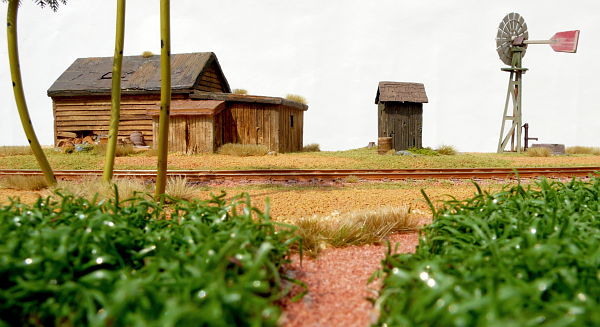

完成3


ボルトで連結

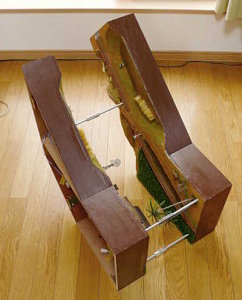

運搬と保管のため、8mmボルト3本で連結できるようになっています．

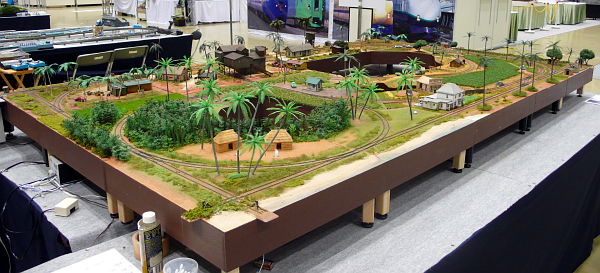

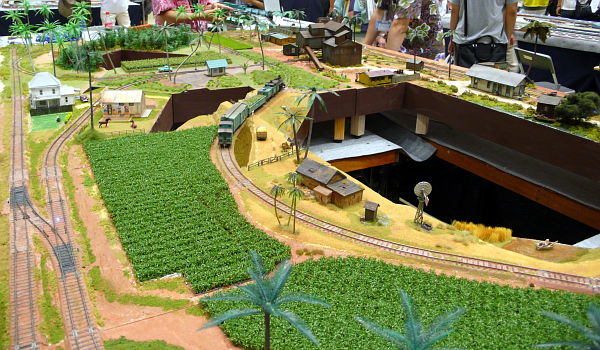

コンベンション会場でのようす1
JAMコンベンション会場でのようす

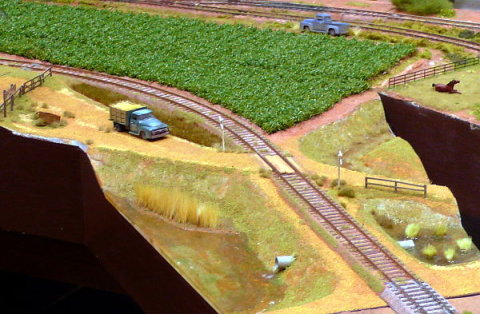

コンベンション会場でのようす2

全景
全景

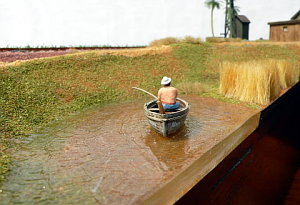

ボート
半世紀前のハワイの風景を想像しながら、
架空の鉄道を作るというのは、
なかなか面白い経験でした．

JAMコンベンション2009での動画

(QuickTime 33秒 3.2MB)

HPRRの歴史

2009.Oct.10 -E-
