PBLのK-27をDCC化する

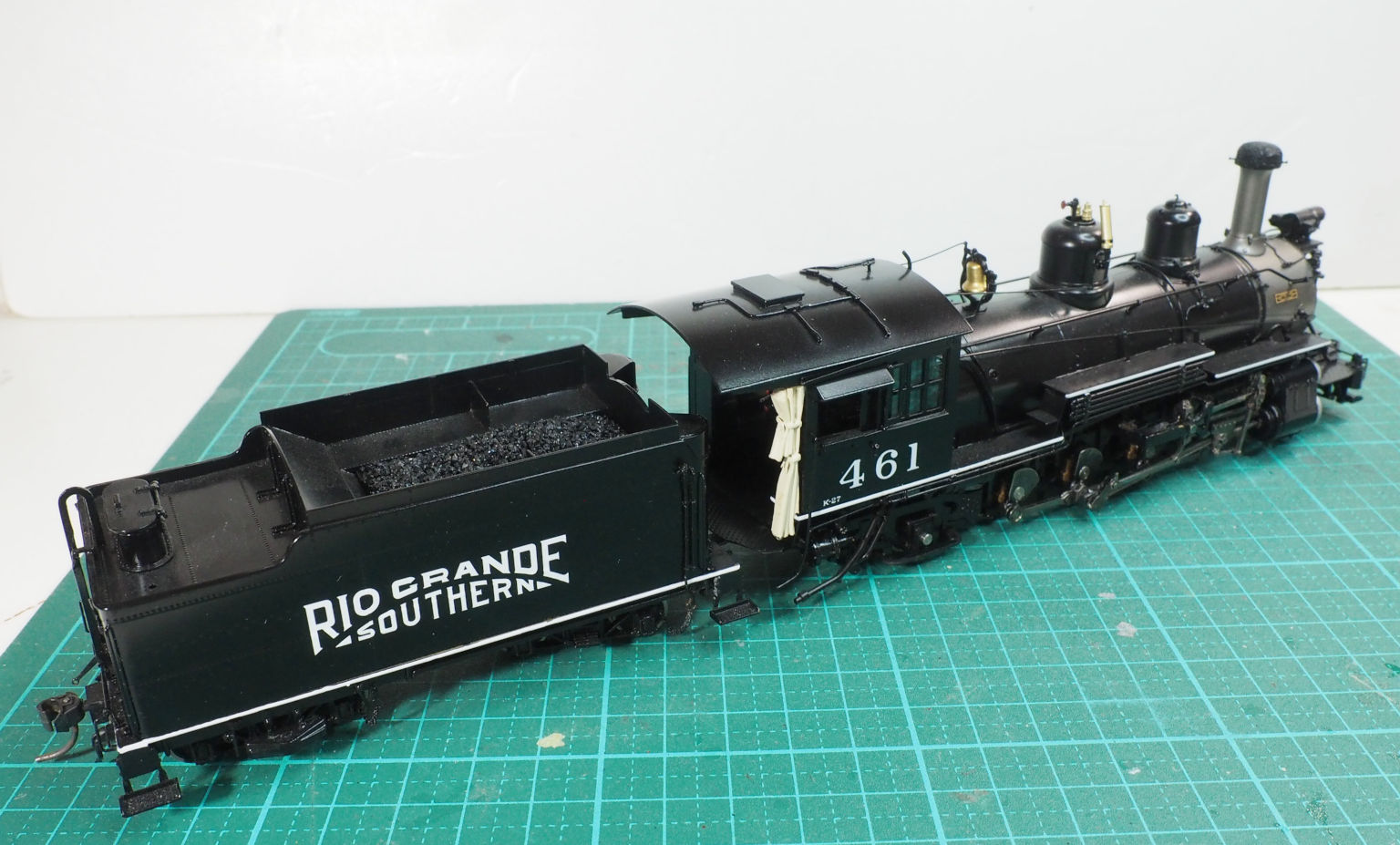

21年前に購入した Sn3の K-27
アナログのサウンドシステムが入っているが、
DCC化することにした．



分解．
前ライト、両惻灯、キャブ灯、火室の火、
ライトは全部で6個ある．

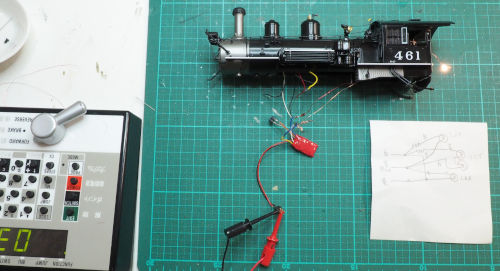

元の回路図
モーターと並列に入っているRedLightは、
キャブ下にみえる火室の明かり．



本体に入っていたライトユニットと、

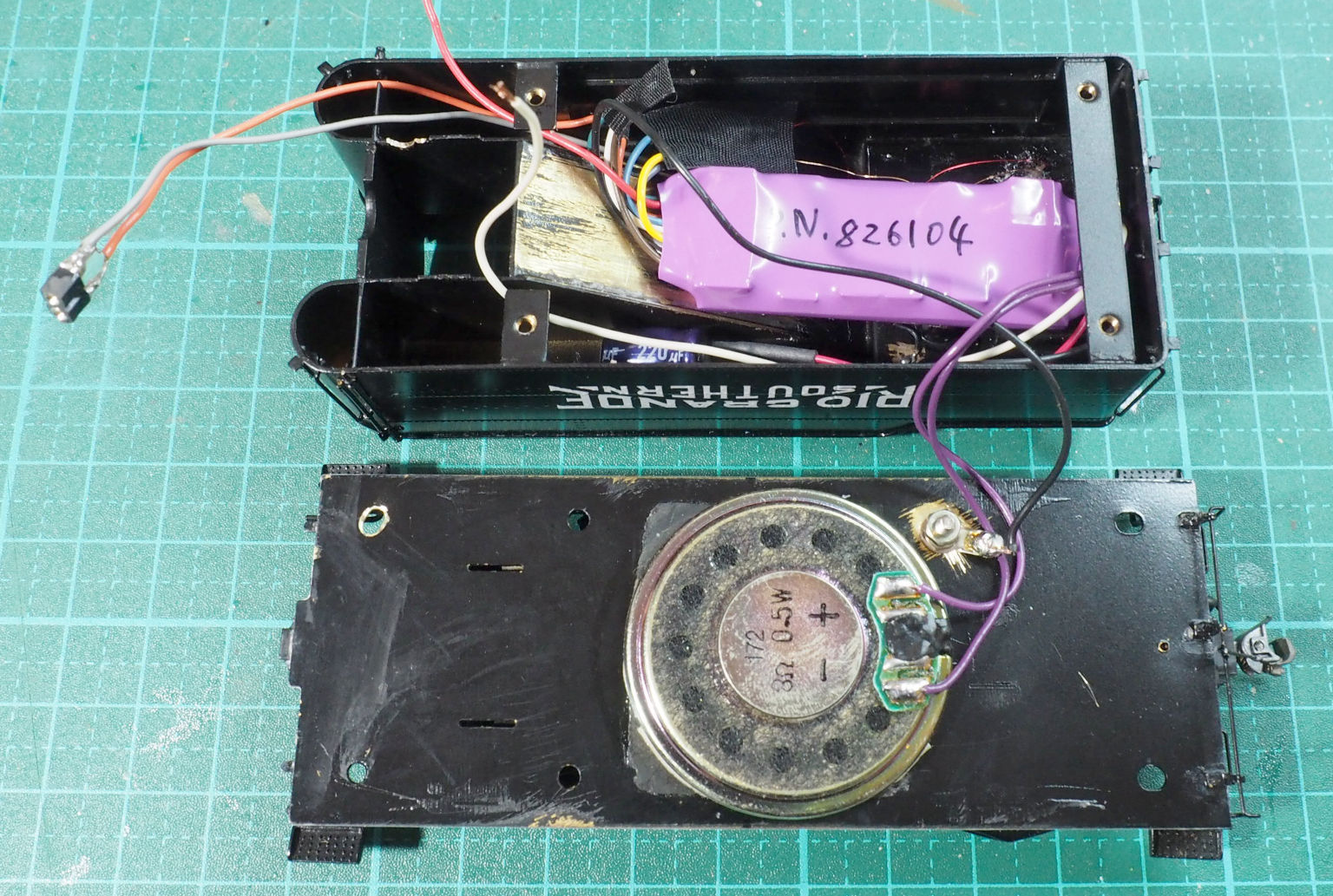

テンダー内のサウンドユニットを外す．(写真の上)

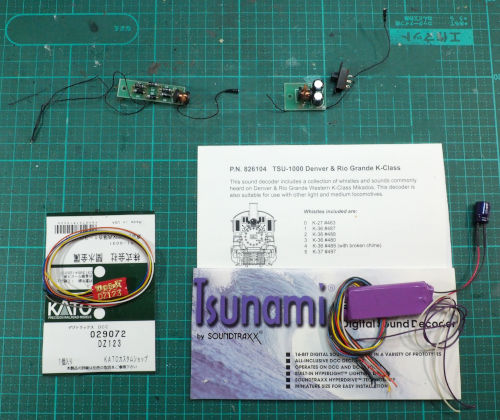

SOUNDTRAXXのTSU-1000デコーダーはボイラー内に入らない．
これをテンダーに入れると、本体との接続ケーブルが多くなるので、
モーターとライト用には、Digitraxの DZ123を使うことにした．



DCC化後の回路図
2個の側灯と火室の赤ライト以外はLEDに交換した．
デコーダーを2個使うことで、本体/テンダー間のケーブルは2本で済む．
RedLightは、デコーダーのDCC入力と並列なので、
このままだと、CV値の設定時にエラーが出る．
このため、RedLightの配線は、コネクタで外せるようにしてある．



キャブ灯は2個分をまとめたので、
前/後進に関わらずF0ファンクションで点灯する．



単なる好みで

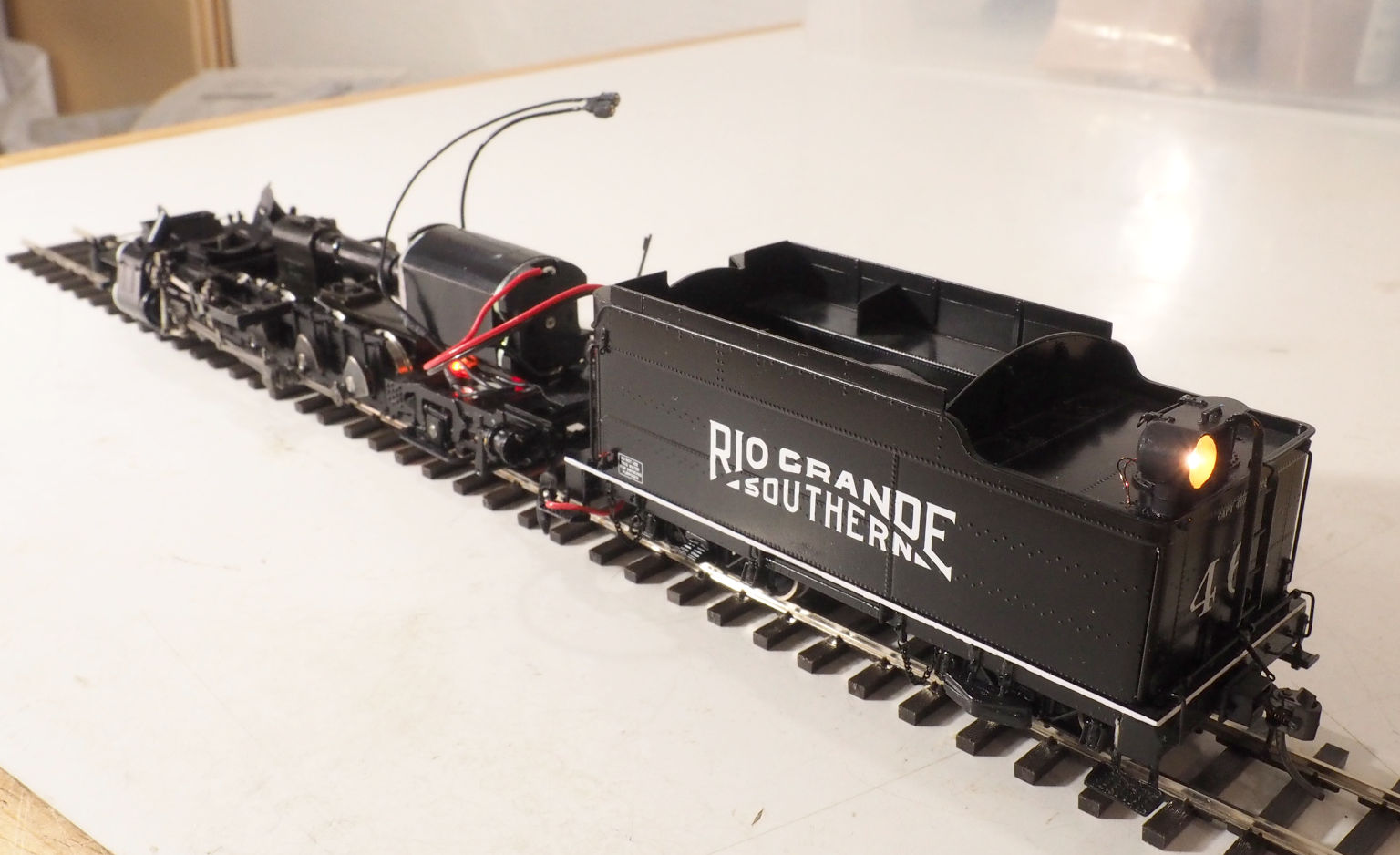

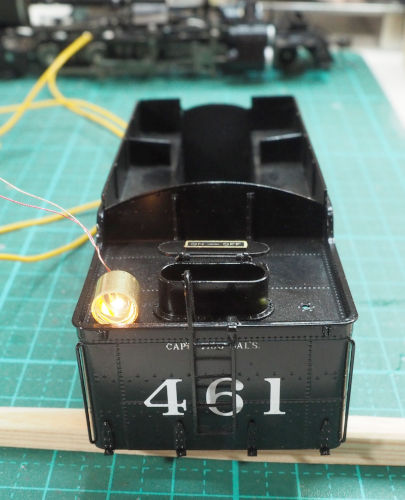

テンダーに後部ライトを追加



テンダーからは、
本体のアースとコンタクト接点用のリード線が出ている．
テスト用にモーター出力線も格納している．



この状態でテスト走行ができる



本体側の配線



脱輪しやすいので、
従台車にハンダのウエイトを接着．
テンダー台車のボルスターネジのスプリングを外す．

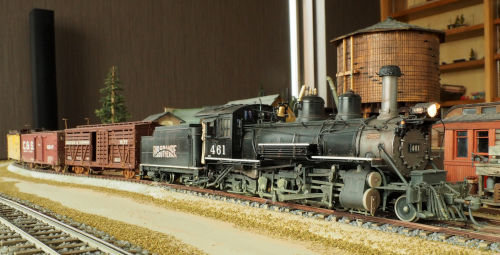

ウェザリングして完成．
作業は思ったよりめんどうだった．
PBLのロコは完成度が高いので、
あまり加工などしないほうがいい．
鉄道模型芸術祭を前に、工房のSL-1が故障していて、
アナログサウンドが使えないので、DCC化した．
