Sn3のShayをDCC化する

PBLの WEST SIDE LUMBER Shay #6 をDCC化する．
もともとアナログサウンドが入っているので、

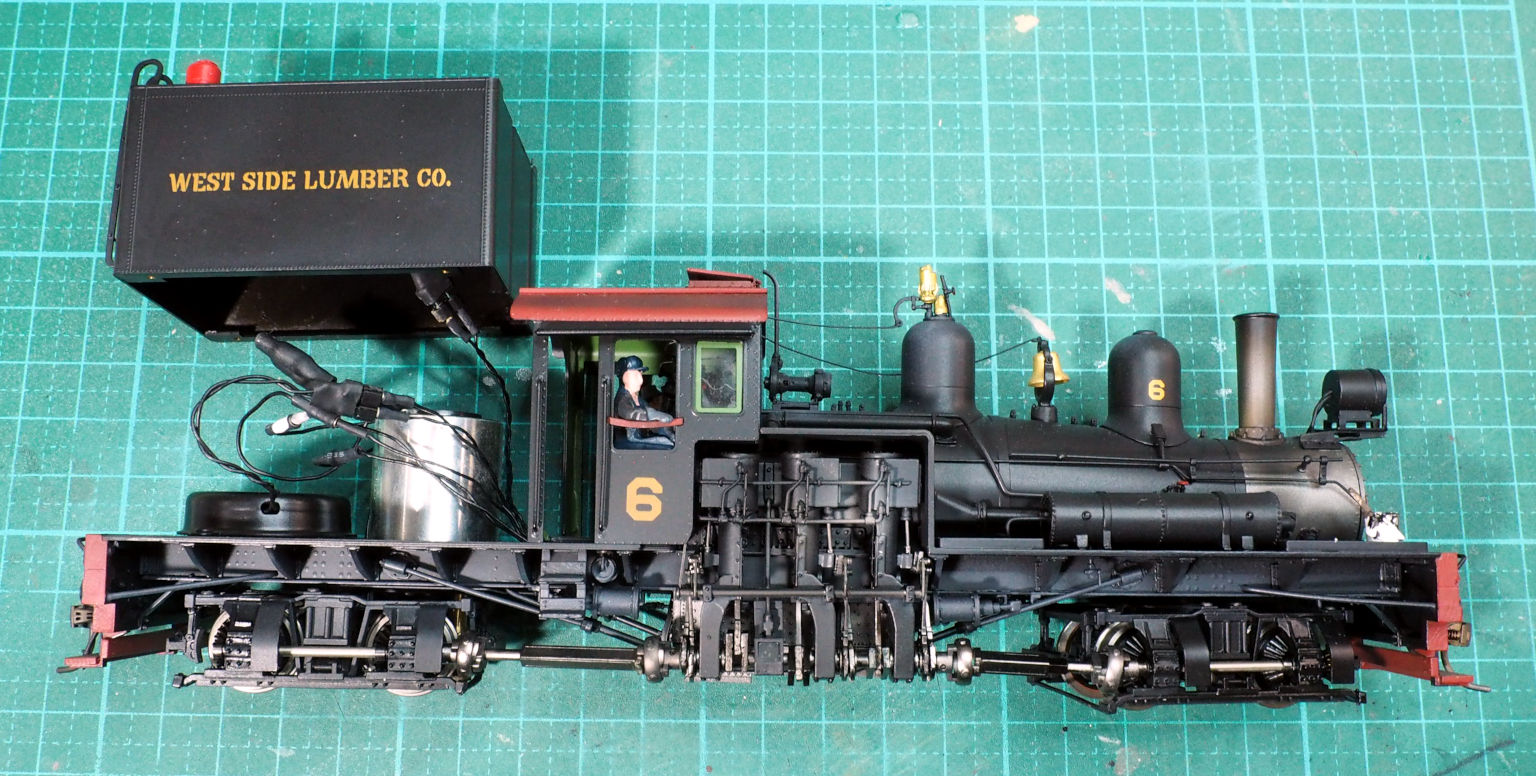

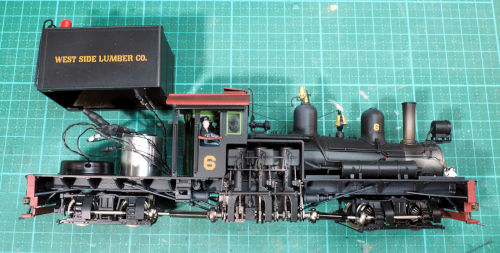

燃料タンクを外すと、スピーカーとモーターがある．
前後ライトとキャブ灯用のダイオード基板が、
どこかにあるはずなのだが、
これ以上分解の方法がわからない．
このままDCCを入力すると、ライトは点灯するので、
モーターとスピーカーだけを、
DCCデコーダーにつなぐことにする．

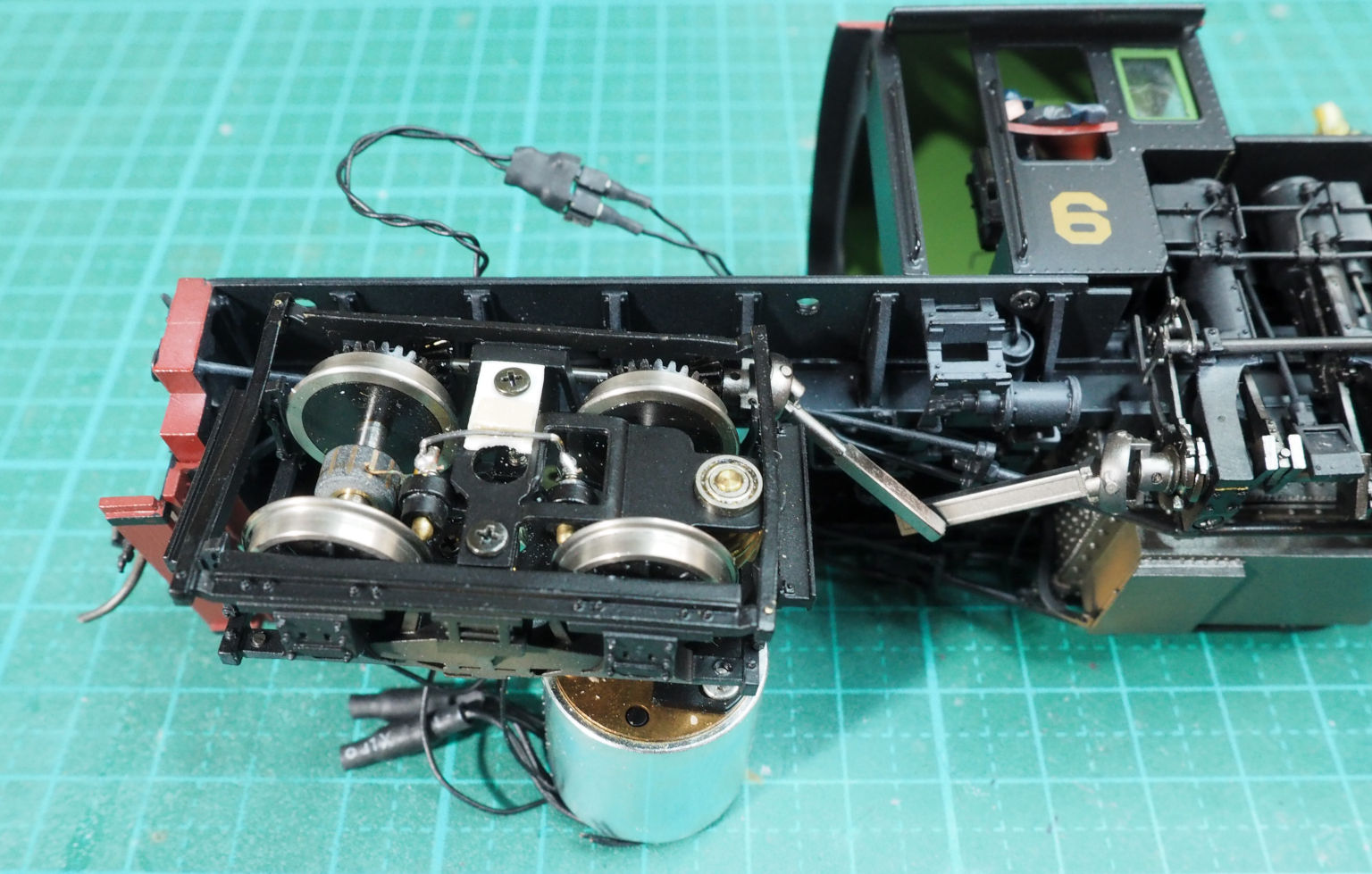

後部台車の集電コンタクトが壊れていたので、
まずこれを修理する．
ピアノ線で押さえ直す．



モーターと並列に赤色の豆球が2個つながっている．
燃料タンクの中なのでこの灯りは見えないが、
ダイオード基板の減圧用に、
この豆球を使っているらしい．



サウンドデコーダーは、
DigitraxのSDN136PSを使う．
蒸気の音はいまいちなのだが、
形が小さいのでタンク内に入る．

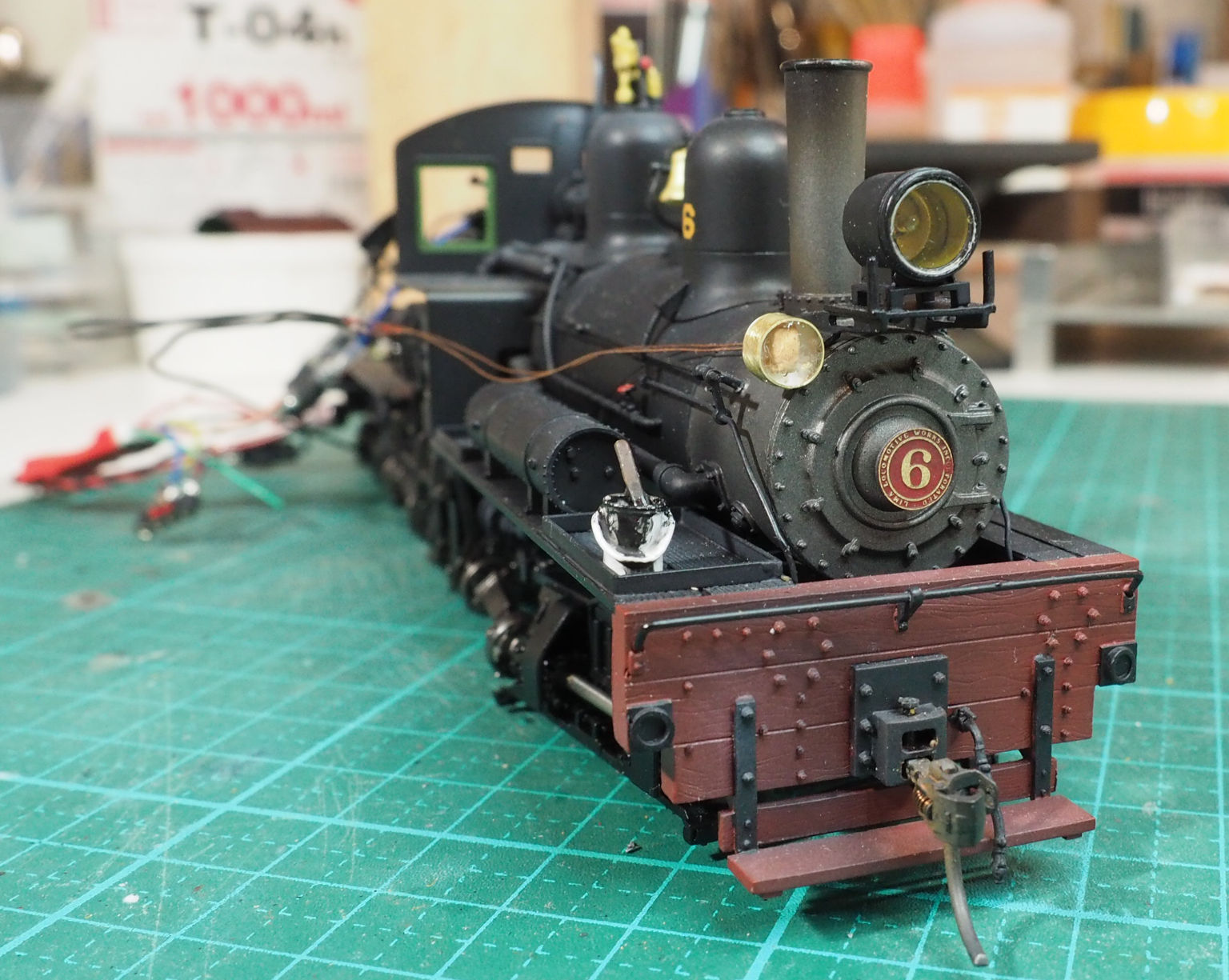

前ライトが暗いので、
LEDの予備灯を追加する．
こちらはDCCで点灯させる．



作業中に後部ライトを壊してしまったので、
ここもLEDに替えた．
配線はかなりごちゃごちゃしている．

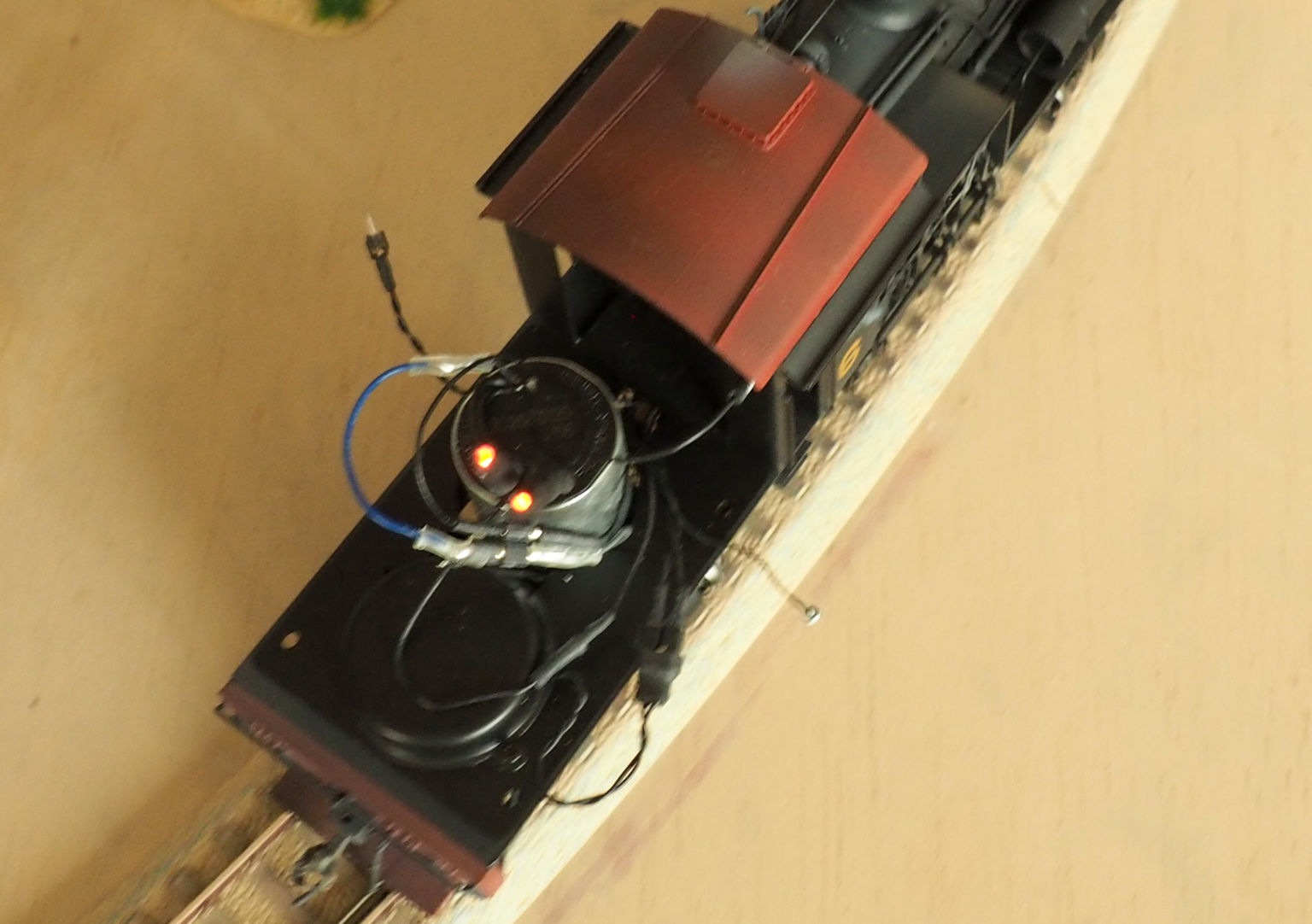

燃料タンクの後ろに穴を開けて、
減圧用の赤豆球をテールライトのように外に出した．

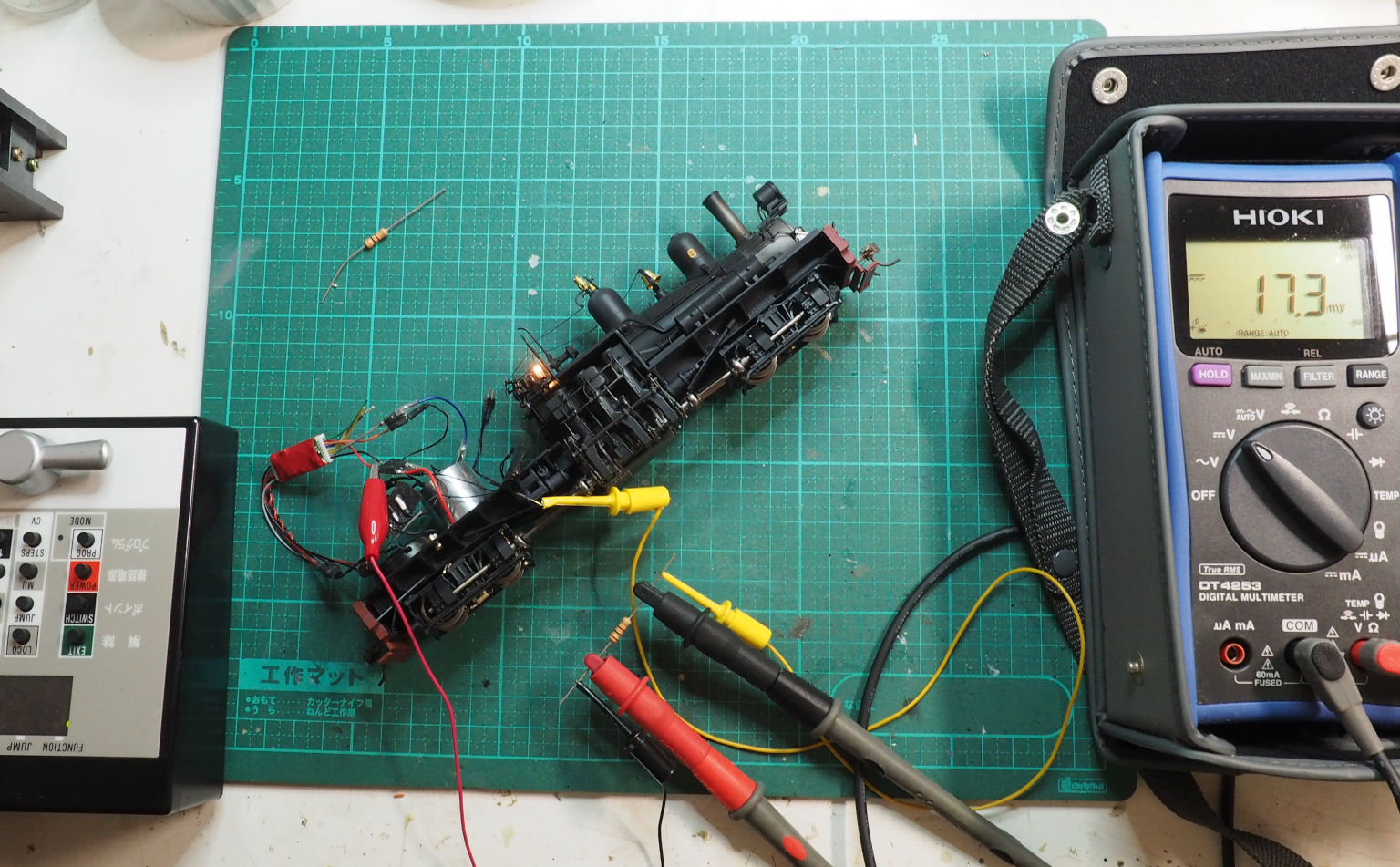

2本出ている黒のケーブルは電気テスト用で、
左右車輪につながっている．

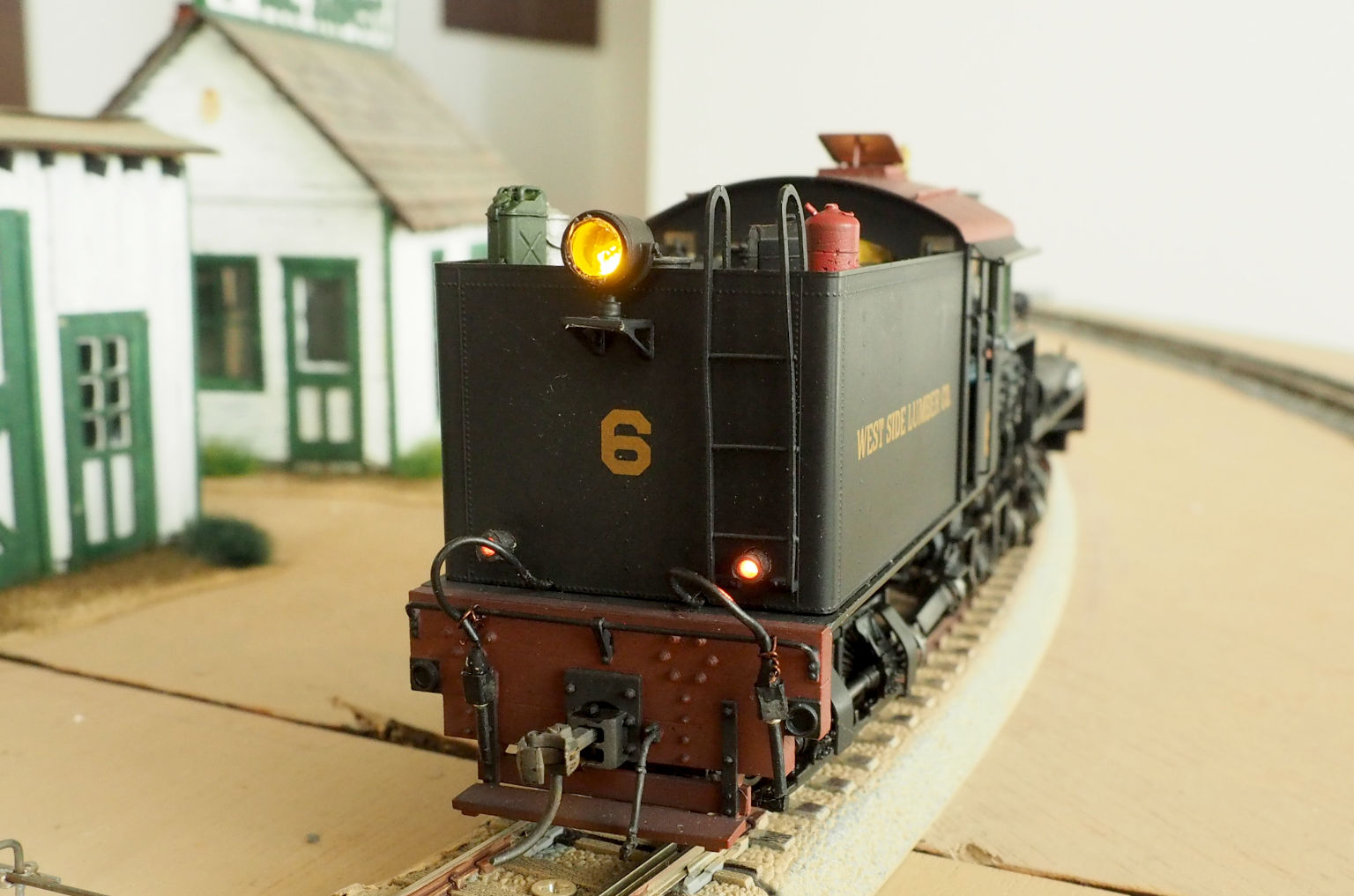

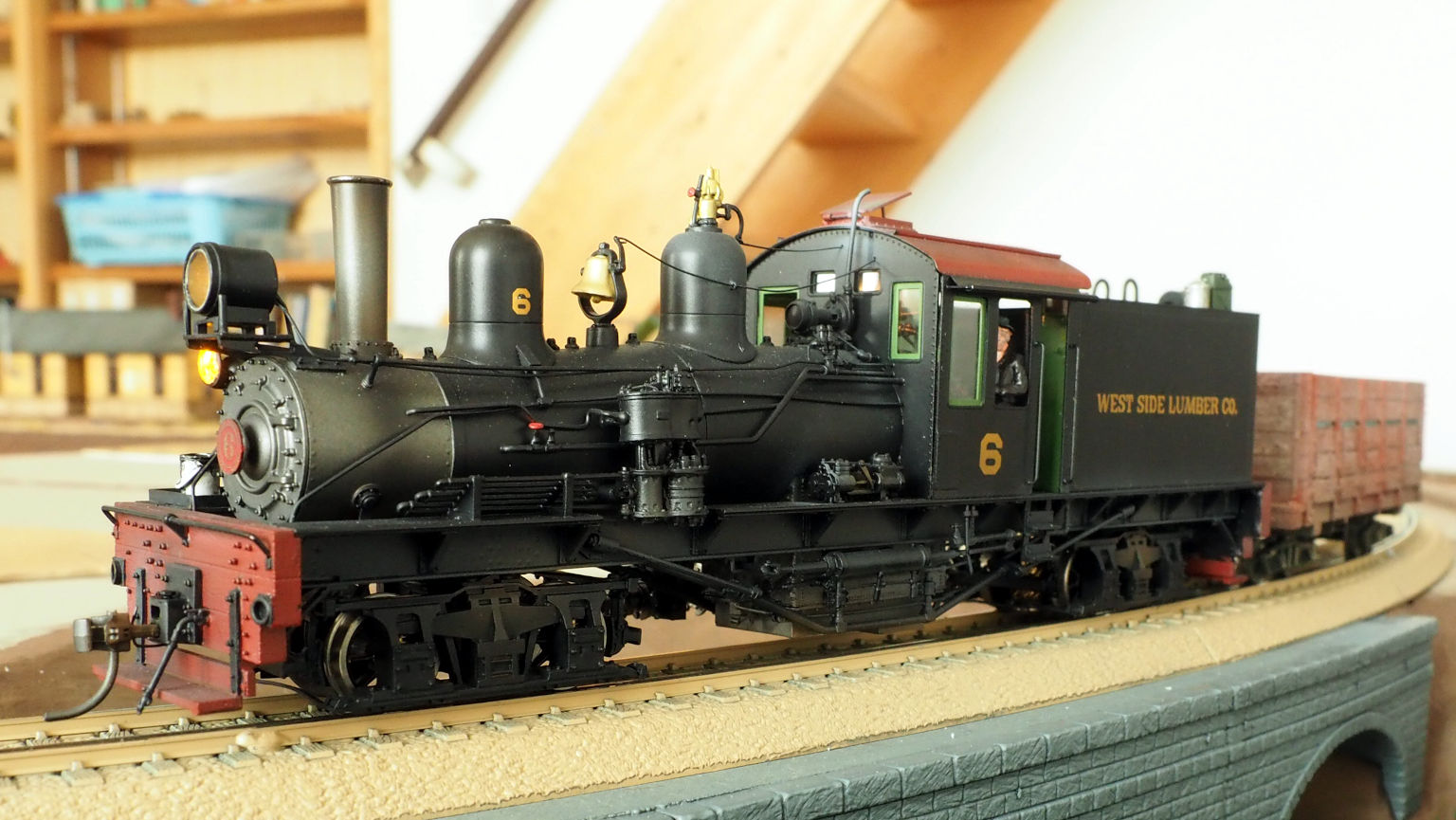

完成．

このロコはDCCでもアナログDCでも動く．
電気的には、DCCデコーダーと、
前/キャブライトのダイオード基板が、
線路につながっていることになる．
DCCは矩形波の交流なので、
前/キャブライトは常時点灯になる．
また、ダイオード基板が影響して、
DCCのCV値設定の読み書きでエラーが出るが、
実際の書きこみはできる．
